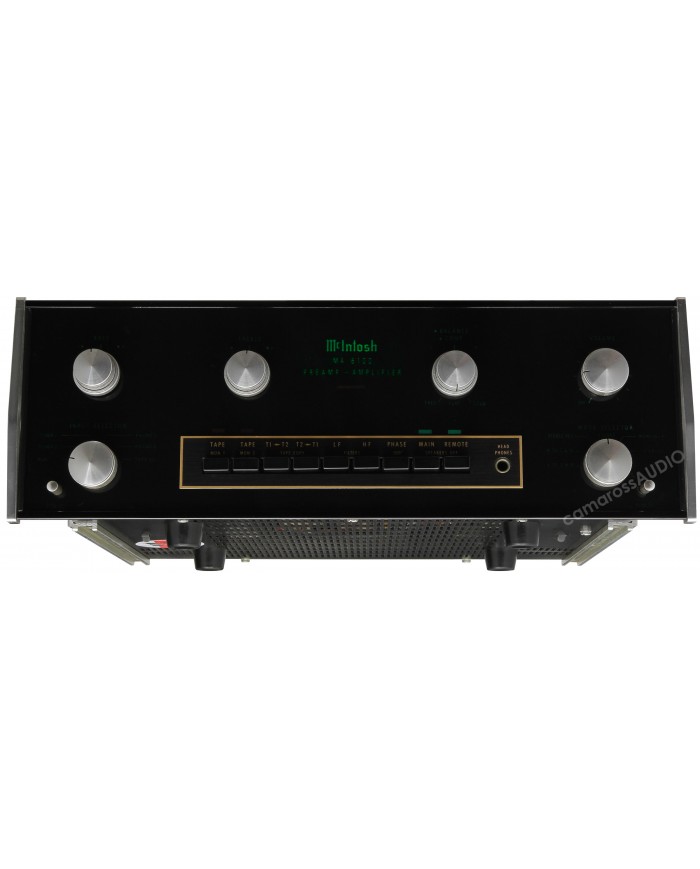

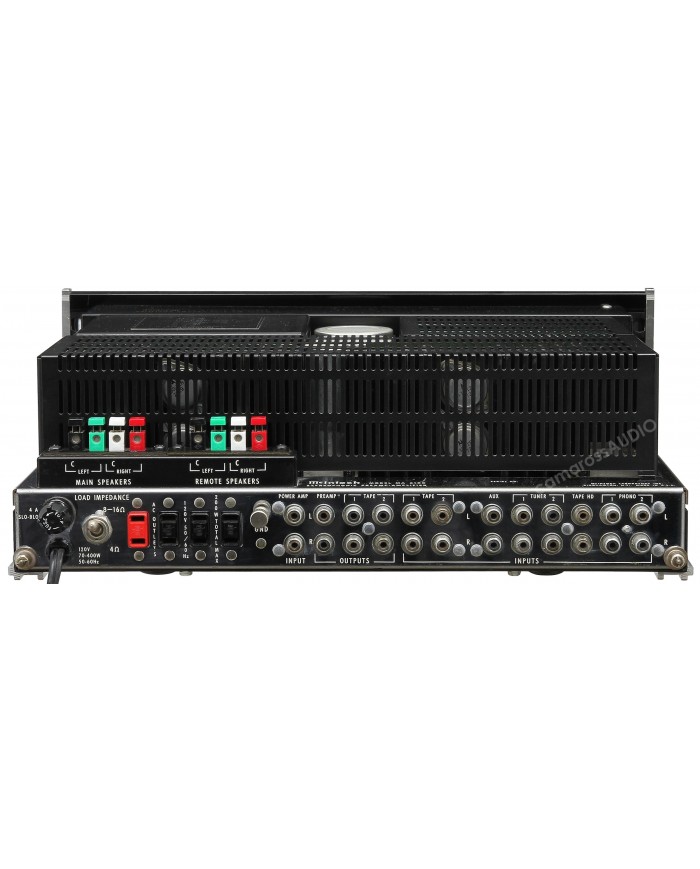

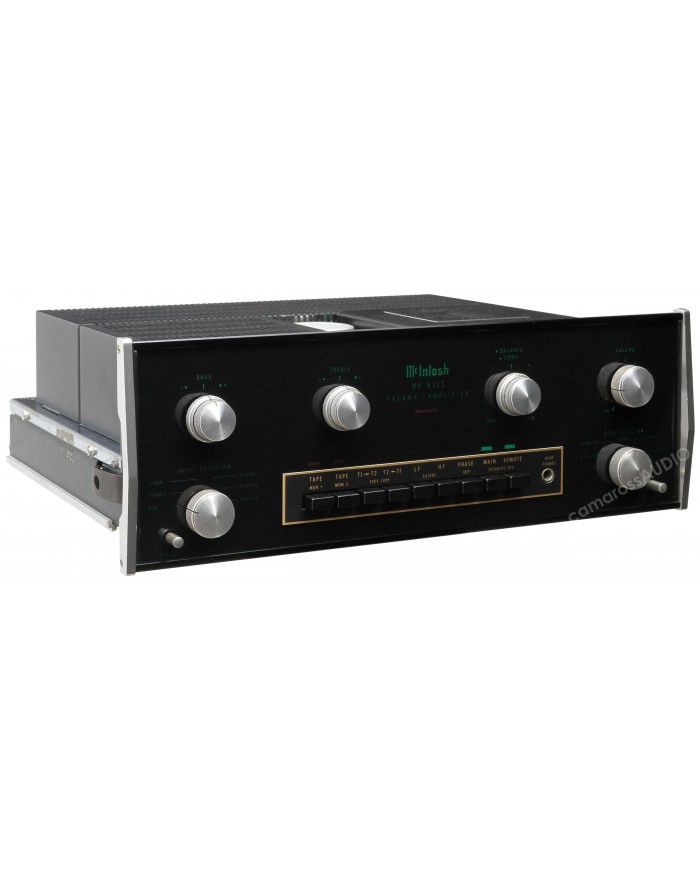

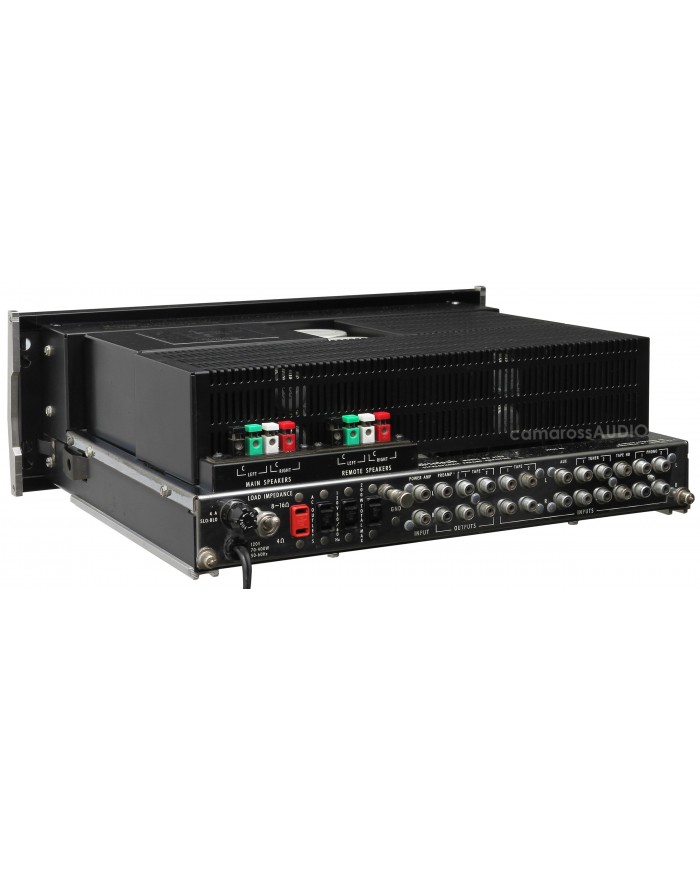

Mcintosh MA6100

BAS KONTROLLERI

Her kanal için ayrı eş merkezli kontroller, +16 20 Hz'de dB ila -16 dB, her kanalın bağımsız olarak ayarlanması için sürtünme kavraması benimsenmiştir.

DENGE KONTROLÜ

Merkez pozisyonda normal denge, Kontrolü döndürerek sola veya sağa kanal ayrımı

KOMPANZASYON ANAHTARI

FLAT, LOUDness için üç konumlu anahtar. Loudness, düşük frekansları artırır düşük seviyeli dinleme. PRESence, "varlık" etkisini artırmak için orta frekansları 4 dB artırır. Kompanzasyon, VOLUME kontrolünün konumuna göredir, Tam kompanzasyon daha düşük ses seviyesinde elde edilir seviyeleri ve tam hacimde düz yanıt elde edilir.

SES KONTROLÜ

Hassasiyet, tüm dinleme seviyelerinde "izlenir". (0 ila -65 dB). Ses yüksekliği arttıkça stereo dengesini değiştirmez. Güç AÇMA/KAPAMA anahtarı, VOLUME kontrolü ile birleştirilmiştir

GİRİŞ SEÇİCİ

Altı konum: AUXiliary, TUNER 1, TUNER 2, PHONO 1, PHONO 2 ve TAPE HD

MOD SEÇICI

Yedi konum: Sol kanal yalnızca her iki hoparlöre, Yalnızca sağ kanal her iki hoparlöre, Stereo Ters, Stereo, Mono, Sol + Sağ yalnızca sol hoparlöre, ve L+ R yalnızca sağ hoparlöre

TEYP GİRİŞ/MONİTÖR ANAHTARLARI

İki buton anahtarı. İki kayıt cihazından herhangi biri, seçilerek oynatılabilir veya izlenebilir. TAPE 1 butonu veya TAPE 2 butonu. Onlar bir seferde IN konumunda yalnızca bir basma düğmesini kabul etmek için mekanik olarak kilitlenir.

TEYP KOPYALAMA ANAHTARI

İki buton anahtarı. İki kayıt cihazı Bant makinesi 1'den tapе'a kopyalamak için bağlanmak içindir.

Teknik özellikler

ÇIKIŞ YÜKÜ EMPEDANSI: 8 ohm veya 16 ohm

NOMINAL GÜÇ BANDI: 20 Hz ile 20.000 Hz arası

TOPLAM HARMONIK BOZULMA: %0.2 maksimum harmonik bozulma 250 miliwatt'tan herhangi bir güç seviyesi 20 Hz'den kanal başına nominal güç 20.000 Hz, her iki kanal da çalışır.

İNTERMODÜLASYON DISTORSIYONU: Anlık tepe güç çıkışı iki katı ise %0,2 kanal başına nominal sürekli ortalama güç veya daha azdır. Her iki kanalın da herhangi bir kombinasyonu için çalışmasıyla frekanslar 20 Hz ila 20.000 Hz

FREKANS TEPKİSİ: Nominal güçte 20 Hz ila 20.000 Hz +0-0,5 dB

GÜRÜLTÜ VE UĞULTU:

Güç amplifikatörü: Nominal çıkışın 95 dB altında

Aux, Bant, Tuner: Nominal çıkışın 90 dB altında

Fono Girişi, Teyp Hd.: 10 mV girişin altında 76 dB

ÇIKIŞ GERILIMI

DERECELENDİRME:

TAPE çıkışında: Aux, Bant, Tuner: 300 mV ile girdi

Fono: Nominal giriş ile 300 mV: 1.0 ile 1.2 volt 1000 Hz'de mV girişi

Bant Hd: Nominal giriş ile 500 Hz'de 300 mV

SÖNÜMLEME FAKTÖRÜ:

8 ohm çıkışta 50

16 ohm çıkışta 100

GİRİŞ HASSASİYETİ VE EMPEDANS:

Güç Amplifikatörü: 3 volt, 100.000 ohm

Fono 1 ve Fono 2: 1000 Hz'de 2,5 mV, 47.000 Ohm

Teyp Kafası: 3 mV, 47.000 ohm

Bant, Aux ve Tuner: 300 mV, 250.000 ohm

BAS KONTROLLERİ: 16 Hz'de +16 dB ila -20 dB

TİZ KONTROLLERİ: 20.000 Hz'de +16 dB ila -16 dB

LF FILTRESI: Aktif filtre, 50 Hz'nin altında oktav rolloff başına 12 dB; 20 Hz'de 20 dB aşağı

HF FİLTRESİ: Aktif filtre, 7000 Hz'in üzerinde oktav rolloff başına 12 dB; 20.000 Hz'de 20 dB aşağı

 GENEL BİLGİLER

YARI İLETKEN TAMAMLAYICI: 36 Silikon Transitör, 22 Silikon Doğrultucu ve Diyot, 2 Silikon İki Taraflı Anahtar, 2 Triyak

GÜÇ GEREKSINIMLERI:

120 Volt, 50/60 Hz, sıfır sinyal çıkışında 50 watt,

Nominal çıkışta 380 watt
