Electrocompaniet AW-20 Pre-Power

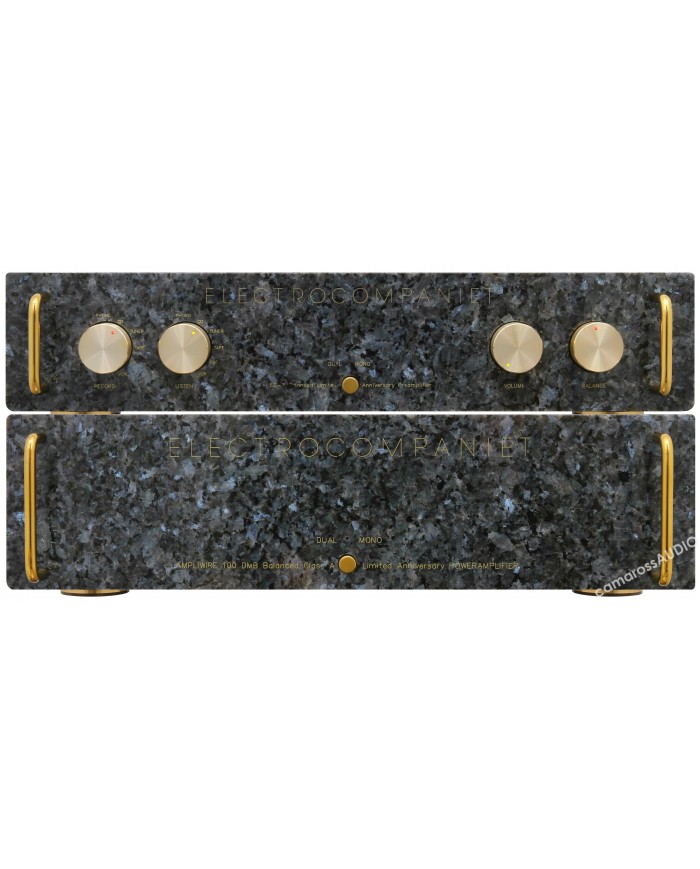

Electrocompaniet EC-3A Pre - AW-20 Power Amp. LTD

Norveç "mavi taşından" özel ön yüz plakalarıyla sınırlı sayıda üretilen Electrocompaniet preamplifikatörü ve güç amplifikatörleri.

Özel isimlendirme; Preamplifikatör AC-3A güç amplifikatörü AW-20 olarak adlandırılır. AW, EC dilinde AmpliWire anlamına gelir.

Toplam 400 adet üretilmiştir

Larvikit / Labrador mermer ön panel,

Altın kaplama düğmeler ve kulplar,

Mavi üst kapaklar,

Yükseltilmiş hoparlör ve giriş/çıkış soketleri,

AW-20 Güç amplifikatörü ( Klas “A”) Dual Mono

EC'nin düzgün dengelenmiş, çift diferansiyel tasarımlı ve son derece düşük çıkış empedansına sahip (onlara yüksek sönümleme faktörü ve dolayısıyla detaylı bas sağlayan) özelliklerini tekrarlamayacağım, çünkü bunlar hakkında yıllardır EC Sahipleri başlığında bıktırıcı bir şekilde yazdım.

Şöhretinin asıl sebebi saf A sınıfı olması, 50 transistör bulundurması veya uygun çift diferansiyel topolojisine sahip olması değildir.

Burada istisnai olan şey, girişten çıkışa kadar düzgün dengeli bir pikap sesi alabilmenizdir.

Ön amfinin arka ve üst kısmındaki 4 RCA soketi, kartuştan çıkan 4 kablo içindir.

Elbette üst kapaktaki yuvalardan erişilebilen dip switch'ler vasıtasıyla kazanç ve empedans ayarları da mevcuttur.

Tepe akımı 80 amperin üzerindedir

8 Ohm'da kanal başına 2 x 100W

4 Ohm'a kanal başına 2 x 200W

2 ohm'a kanal başına 2 x 350W

Hat voltajındaki %10'luk değişimin çıkış gücünde yaklaşık %20'lik bir değişime yol açabilir.

Yarım güçte THD %0,001'den düşüktür.

Ayrıca çıkış empedansının 0,001 Ohm dur, bu da 8000'lik bir Sönümleme Faktörüne denk gelir. Ancak bu sadece teorik bir rakamdır, çünkü kabloların direnci bunu gerçek hayatta daha normal seviyelere indirecektir.

EC-3A Preamplifikatör ( Klas “A” ) Dual Mono

Preampli wire EC-3 A tasarım özellikleri Yıldönümü Electrocompaniet 25 watt amplifikatör, transistörlü amplifikatörler için yeni bir standart oluşturduktan sonra, amplifikatörü daha da iyi hale getirmenin yollarını bulmak ve yüksek müzikal ses kalitesini daha güçlü amplifikatör tasarımlarına genişletmek için araştırmalar yapıldı.

Electrocompaniet mühendisleri, yalnızca yaygın olarak kabul edilen distorsiyon türlerini düşük seviyelere indirmekle yetinmediler. Bozulmanın birçok biçimde ortaya çıktığını ve geleneksel bozulma kategorileri yok olmak üzere düşük seviyelerde olsa bile dinleme testlerinde bozulmanın hala duyulabilir olduğunu fark ettiler. Geleneksel olarak, tasarımcılar çıkış sinyalinin daha büyük bir bölümünün amplifikatörlerin tepkisini kontrol etmesini sağlamak için geri beslemeyi artırdı. Dinleme testlerimiz bize sadece daha fazla geri bildirim uygulamanın yanlış olmadığını gösterdi. Aslında, bir tür bozulma azaldıkça, diğer parametreler olumsuz etkilenecek ve ses kalitesinin genel olarak bozulmasına yol açacaktır. Geri beslemeyi tamamen ortadan kaldırmaya yönelik diğer geleneksel tasarım yaklaşımının da cevap olmadığını biliyorduk, çünkü bu yüksek bozulma seviyelerine neden olacak ve sonuç olarak "yünlü" bir sese neden olacaktı.

İkilemin cevabı, geri bildirim teorisine yeni bir yaklaşımda bulundu. Amplifikatör devresinin bireysel aşamaları etrafında yerel geri beslemenin uygulanmasına izin veren o geri besleme konseptini geliştirdik. Bu yaklaşım, çıktıdan girdiye genel geri bildirimin sonik dezavantajlarından kaçınmamızı sağladı. Konsept, amplifikatörün aşamaları arasındaki faz ve fazlar arası bozulmayı azaltmak için daha da geliştirildi. Döngü geri bildirimini, amplifikatörün işitilebilir iyileştirmede bulunduğu aşamalara yoğunlaştırabildik. Kararlılık marjları da genişletildi çünkü geri besleme artık frekans tepkisini etkilemiyordu. Tasarım açısından karmaşık ancak işlev açısından basit olan bu bireysel kazanç blokları konseptinin kullanılması, tüm ürünlerde bozulmayı en küçük değerlere indirmemizi sağladı.

 Teknik özellikler

Fono:

Çıkışı kaydetmek için fono girişi:

Kazanç 1 KHz Hareketli Bobin (kaynak empedansı = 10 ohm) 52 dB (398x)

Kazanç 1 KHz Hareketli Mıknatıs 32,6 dB (43x)

Giriş empedansı hareketli mıknatıs 47 kohm//22pF

THD 1 KHz (3V çıkış) %0,004'ten az

Aşırı Yük 1 KHz Hareketli Bobin (THD = %0,2) daha fazla trhan 25 mV

Aşırı Yük: 1 KHz Hareketli Mıknatıs (THD = %0,2), 290 mV'den fazla

Kanal ayrımı (1 KHz'de 1V çıkış) 90 dB'den fazla

Gürültü: A ağırlıklı (ref. 0,5 mV) Hareketli Bobin -85 dB

Gürültü: A ağırlıklı (ref. 5 mV) Hareketli Mıknatıs -85 dB

Eşdeğer giriş gürültüsü (400 Hz - 300 KHz) 0,2 uV

RIM Doğruluğu (20 Hz - 200 KHz) +/- 0,1 dB

Çıkışı kaydetmek için hat girişi:

Giriş empedansı 47 Kohm//22pF

Kazanç 1:1

THD 1 KHz (5V çıkış) %0,002'den az

1V'den (0,2 dB) fazla aşırı yük 10 KHz (THD = %130)

Kanal ayrımı (1 KHz'de 1 V çıkış) 90 dB'den fazla

Eşdeğer giriş gürültüsü 3 uV

Satır aşaması

RCA

Kazanç (6,5 x) 16 dB

THD (1 KHz 1V giriş, 1V çıkış) %0,003

Maksimum çıkış (THD = %0,2), 14V RMS'den fazla

Kanal ayrımı (1 KHz'de 1 V çıkış) 90 dB'den fazla

Eşdeğer giriş gürültüsü 1,5 uV

Çıkış empedansı 100 ohm

XLR

Kazanç (13x) 22 dB

THD (1 KHz giriş, 2V çıkış %0,003

Maksimum çıkış (THD =% 0,2), 28V RMS'den fazla

Kanal ayrımı (1 KHz'de 1 V çıkış) 90 dB'den fazla

Eşdeğer giriş gürültüsü 3,0 uV

Çıkış empedansı 100 ohm

Boyutlar 483 mm (19 inç) 227 mm (11 inç) 87 mm (3,5 inç) I

Ağırlık 18 kg (40 Ibs)

Mermer ön paneller

Larvikite, özellikle monzonitin bir çeşidi olan magmatik bir kayadır[1] ve feldispatın küçük boyutlu kristallerinin varlığıyla dikkat çeker. Bu feldispatlar, üç uç üye feldispatın önemli bileşenlerini içerdikleri için üçlü olarak bilinir.[1] Feldspat, mikro ölçekte kısmen karışmamış olarak bir perthit oluşturur ve dönüşümlü alkali feldispat ve plajiyoklaz katmanlarının varlığı, cilalı yüzeylerde karakteristik gümüş mavi parlaklığını (Schiller etkisi, labradorescence) verir. Olivin, apatit ve yerel olarak kuvars ile birlikte bulunabilir. Larvikit genellikle titanyum açısından zengindir ve titanogite ve/veya titanomagnetit mevcuttur.

Larvikit, Oslo Rift'ine (Oslo Grabeni) yerleşmiş ve yaklaşık 1,1 milyar yıllık Sveconorwegian gnayslarıyla çevrili 10 magmatik plütondan oluşan bir takım olan Larvik Batolit'te (diğer adıyla Larvik Plütonik Kompleksi) bulunur. Larvik Batolit, yaklaşık 292-298 milyon yaşında olan Permiyen çağındadır.[2] Larvikit ayrıca Kanada, Ontario'daki Thunder Bay yakınlarındaki Killala Gölü Alkali Kaya Kompleksi'nde de bulunur.[3]

Adı, bu tür magmatik kayanın bulunduğu Norveç'teki Larvik kasabasından gelmektedir.
