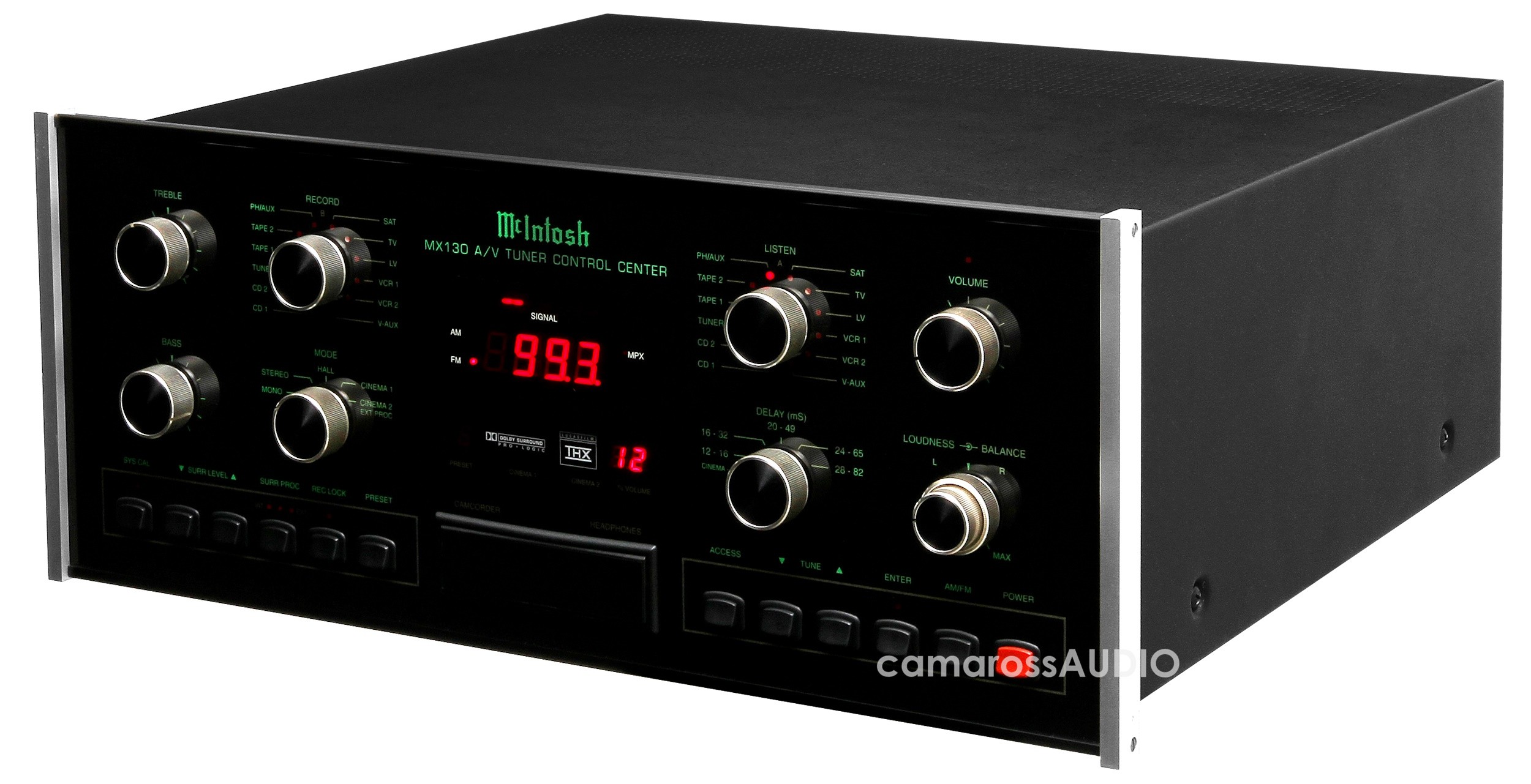

Mcintosh MX 130

Teknik özellikleri

FREKANS TEPKİSİ MONO ve STEREO MODLARI

(SOL, ORTA ve SAĞ ÖN Kanallar), 20Hz ile 20.000Hz arasında +0, -0,5dB

SALON MODU

SOL, ORTA ve SAĞ ÇEVRE Kanalları, 20Hz ile 20.000Hz arasında +0, -0,5dB SOL ve SAĞ ÇEVRE kanalları, 100Hz ile 7000Hz arasında +0, -3dB

DOLBY PRO LOGIC MODU

SOL, ORTA ve SAĞ ÖN Kanallar, 30Hz ile 16.000Hz arasında + 0,5dB

SOL ve SAĞ ÇEVRE Kanalları, 100Hz ile 6300Hz arasında ±1dB, 7000Hz'de -3dB

DOLBY PRO LOGIC ve THX MODLARI BİRLEŞTİRİLMİŞ

SOL, ORTA ve SAĞ ÖN Kanallar, 30Hz ila 1000Hz arasında ±0,5dB ve 1000Hz ila 16.000Hz arasında ±0,8dB

SOL ve SAĞ ÇEVRE Kanalları, 100Hz ila 6300Hz arasında ±1dB ve 8000Hz arasında +1, -5dB

TÜM MODLAR

SUBWOOFER Kanal düşük geçişi 10Hz'den 80Hz köşe frekansına, oktav başına 24dB'lik bir düşüşle.

Arka paneldeki YÜKSEK GEÇİŞ anahtarı AÇIK konumundayken, SOL, ORTA ve SAĞ ÖN kanallar, oktav başına 12dB'lik düşüş ve 80Hz'lik köşe frekansına sahip yüksek geçiş filtreleri içerir.

ANMA ÇIKIŞI

SOL ÖN, ORTA, SAĞ ÖN, SOL ÇEVRE, SAĞ ÇEVRE ve SUBWOOFER'da 2,5 V Dengesiz.

SOL ve SAĞ ÖN'de 2,5 V Dengeli.

ÇIKIŞ EMPEDANSI

Tüm çıkışlarda 600 ohm.

MAKSİMUM ÇIKIŞ VOLTAJI

Tüm çıkışlardan 6 V RMS.

TOPLAM HARMONİK BOZULMA

MONO, STEREO ve HALL MODLARI

SOL, ORTA ve SAĞ ÖN Kanallar, 20 Hz ile 20.000 Hz arasında %0,005.

(YALNIZCA HALL MODU) SOL ve SAĞ ÇEVRE Kanallar, 125 Hz ile 7000 Hz arasında %0,01.

DOLBY PRO LOGIC ve THX MODLARI

SOL, ORTA ve SAĞ ÖN Kanallar, 80Hz ile 16.000Hz arasında %0,01. SOL ve SAĞ SURROUND kanalları, 125Hz ile 7000Hz arasında %0,1.

HASSASİYET

FONO: 2,5V çıkış için 5,0mV, (1,0mV IHF)

YÜKSEK SEVİYE: 2,5V çıkış için 500mV, (100mV IHF) DOLBY SEVİYESİ: 200mV giriş.

SİNYAL-GÜRÜLTÜ ORANI, A-AĞIRLIKLI MONO, STEREO ve SALON MODLARI

SOL, ORTA ve SAĞ ÖN Kanallar. FONO: 10mV girişin altında 90dB, (84dB IHF).

YÜKSEK SEVİYE: Nominal çıkışın 100dB altında (95dB IHF).

 DOLBY PRO-LOGIC ve THX MODLARI

Tüm çıkışlar referans seviyesinin 70dB'den büyük altında.

MAKSİMUM GİRİŞ SİNYALİ

FONO: 60mV.

YÜKSEK SEVİYE: 5V, MONO ve STEREO; 2.1V, HALL, DOLBY PRO LOGIC ve THX.

GİRİŞ EMPEDANSI

FONO: 47K ohm ve 65pF kapasitans YÜKSEK SEVİYE: 22K ohm

VOLTAJ KAZANÇLI

FONO - BAND: 40dB FONO - ANA: 54dB YÜKSEK SEVİYE - BAND: 0dB YÜKSEK SEVİYE - ANA: 14dB

TON KONTROLLERİ

Bas ve Tiz değişken, 12dB yükseltme - 12dB kesme

(FM BÖLÜMÜ)

KULLANILABİLİR HASSASİYET: 75 ohm boyunca 1uV olan 11,25dB.

SESSİZLEŞTİRME HASSASİYETİ: Mono: 75 ohm boyunca 1,6uV olan 15dBF. Stereo: 75 ohm boyunca 20uV olan 37dBF.

SİNYAL - GÜRÜLTÜ ORANI: Mono: 80dB. Stereo: 75dB.

FREKANS TEPKİSİ: Mono: +0, -1dB, 20Hz ila 15.000Hz Stereo: +0, -1dB, 20Hz ila 15.000Hz.

HARMONİK BOZULMA: Mono: 100Hz'de %0,08. 1000HZ'de %0,08. 10.000Hz'de %0,12.

Stereo: 100Hz'de %0,08. 1000Hz'de %0,08 10.000Hz'de %0,12.

İNTERMODÜLASYON BOZULMASI

Mono: %0,08 Stereo: %0,12

YAKALAMA ORANI: 1,5dB.

ALTERNATİF KANAL SEÇİCİLİĞİ: 70dB.

YANLIŞ TEPKİ: 100dB.

 GÖRÜNTÜ TEPKİSİ: 80dB.

RF İNTERMODÜLASYONU: 65dB.

STEREO AYIRMA: 100Hz'de 45dB. 1000Hz'de 50dB. 10.000Hz'de 35dB.

SCA REDDETME: 65dB

(AM BÖLÜMÜ)

HASSASİYET: 20uV Harici Anten Girişi, 50 ohm jeneratör.

SİNYAL-GÜRÜLTÜ: %30 modülasyonda 50dB. %100 modülasyonda 60dB.

HARMONİK BOZULMA: %50 modülasyonda Maksimum %0,5.

FREKANS TEPKİSİ: 50Hz ila 6000Hz NRSC.

KOMŞU KANAL SEÇİCİLİĞİ: 45dB Minimum IMF.

GÖRÜNTÜ REDDETME: 540KHz ila 1600KHz arasında Minimum 75dB.

IF REDDETME: 68dB Minimum.

(AC GÜÇ VE MEKANİK)

​​AC GÜÇ ÇIKIŞLARI

Aksesuarlar için 1 anahtarlı.

Alan A güç amplifikatörü için 1 anahtarlı. Alan B güç amplifikatörü için 1 anahtarlı.

GÜÇ GEREKLİLİKLERİ: 120 Volt, 50/60 Hz, 35 watt.

BOYUT

Ön Panel: 17-1/2 inç (44,4 cm) Genişlik, 7-1/8 inç (18,1 cm) Yükseklik. Konektörler için boşluk dahil ön panelin arkasındaki derinlik, 17-1/2 inç (44,5 cm). Montaj panelinin önünde gereken düğme boşluğu 1-1/8 inçtir (2,9 cm).

KAPLAMA: Ön panel, altın/turkuaz isimlendirme aydınlatmasına sahip tamamen camdır. Şasi siyahtır.
