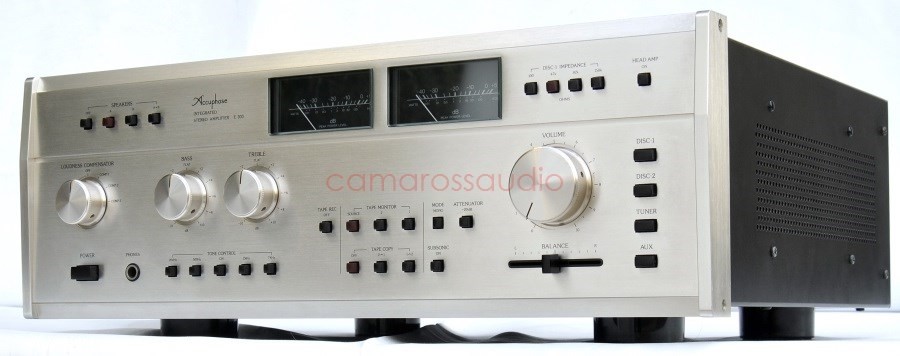

Accuphase E303

Accuphase E303

İyi kalitede ses üretiminin peşinden giden stereo Entegre Amplifikatör.

Fono  amplifikatörü, MC kartuşunun doğrudan bağlanabilmesi için yerleşiktir.

Dört MOS FET, 130W/kanal elde etmek için paralel itme-çekme ile yapılandırılmıştır. Baş amplifikatörünün girişinden MOS FET'in sonuna kadardır.

Tüm  amplifikasyon aşamaları mükemmel simetrik itme-çekme devresi tarafından oluşturulmuştur. Bu devre, normal sisteme kıyasla neredeyse iki kat daha fazla bileşen gerektirir, ancak temel özelliklerde, özellikle doğrusallıkta mükemmel olduğu için az miktarda NFB ile düşük bozulmanın gerçekleştirilebilmesi avantajına sahiptir.

Böylece, ses kalitesini bozan TIM (geçici intermodülasyon) bozulması önemli ölçüde iyileştirilir.

Tüm ünite amplifikatörleri bir DC yapılandırmasına sahiptir.

Ayrıca, büyük bir kapasite gerektiren NF döngüsünün DC kesme kapasitörü kaldırılır ve renklendirme giderilir.

Yeni geliştirilen DC servo sistemini benimseyerek, DC kaymasını bastırmayı başardık, ton kontrol devresinin zor DC dönüşümünü gerçekleştirdik ve şimdi ton kontrolü kullanırken bile bir DC amplifikatörü olarak çalışıyoruz.

Kapasitör tarafından renklendirmeyi daha da azaltmak için, her birim amplifikatörün giriş kapasitörünü kaldıran ICL sistemi benimsenmiştir.

Bu nedenle, AUX ve Tuner'dan gelen çıkışlar arasında yalnızca bir kapasitör vardır.

Giriş, NF döngüsünün düşük empedansıyla birlikte -150dBV'lik düşük bir giriş dönüşüm gürültü seviyesi gerçekleştiren diferansiyel push-pull'lu ultra düşük gürültülü bir transistörden oluşur. Ayrıca, herhangi bir MC kartuşuyla kırpmaya neden olmayan geniş bir dinamik aralık sağlanır.

Ayrıca, kapasitör içermediği için kapasitör nedeniyle renklendirme olmaz.

Kafa amplifikatörü, iki kol kullanıldığında kolayca uyarlanabilmesi için hem DISC1 hem de 2 giriş için tek bir anahtarla kolayca değiştirilebilir.

Ekolayzır amplifikatör, son transistörün akımını büyük yapar, onu A sınıfı bir çalışma haline getirir ve çıkış empedansını düşürür ve NF döngüsü de bununla düşük empedans haline getirilir ve diferansiyel giriş devresinde üretilen gürültü keskin bir şekilde azaltılır.

CI çekirdeğini benimseyen yüksek verimli, düşük sızıntı akı tipi bir güç trafosu olarak benimsenmiştir.

Bu CI tipi çekirdek, yük dalgalanmasının şiddetli olduğu ev tipi güç kaynağının sütunlu transformatöründe kullanılan çekirdekle aynıdır ve sargı iki bölmeli dengeli tip olduğundan, az kaçak akısı vardır ve verimlilik iyidir ve dalgalanma oranı da mükemmeldir.

Ton kontrol fonksiyonunun genişlemesi ölçülür ve devir değiştirme anahtarı taşınır.

Sonuç olarak, Bas 200Hz ve 500Hz'i seçebilir ve Tiz 2kHz ve 7kHz'i seçebilir.

Değişim yöntemi 11 kontaklı döner anahtarla gerçekleştirilir ve adımdaki değişim doğru tutulabilir.

Ayrıca bir ton kontrol ON/OFF anahtarı vardır.

Düşük ses çalma anında işitmeyi düzelten ve enerji dengesini ayarlayan ses yüksekliği kompanzasyon anahtarı taşınır.

Oynatma seviyesine ve dinleme odasının özelliklerine göre üç tip eğri seçebilirsiniz.

17Hz ve 12dB/oct'luk ses altı filtresi taşınır.

AÇIK anındaki ses kalitesi vurgulanır, yüksek seviyeli amplifikatörün giriş aktif elemanı  kullanılır , aktif filtre aktif eleman eklemeden sadece CR eklenerek oluşturulur ve ses kalitesi bozulması bastırılır.

Çıkış ölçer taşınır ve çıkış doğrudan logaritmik sıkıştırma tipi tepe talimatı ile okunabilir.

Bir plağın başlangıç ​​noktasını ararken kullanışlı olan A-20 dB zayıflatıcı anahtarı, DISC giriş empedans seçici anahtarı, teyp kullanılmadığında kayıt çıkış devresini kesen anahtar ve bozulmanın oluşmasını engelleyen anahtar, preamplifikatör ve güç amplifikatörü bağımsızdır. Ayrı bir anahtar kullanılması gibi kullanışlı fonksiyonlarla donatılmıştır.

Teknik özellikler

Nominal çıkış (Yüksek Seviye Giriş, Her iki kanal da çalışırken, 20Hz-20kHz, (Bozulma oranı %0,02 veya daha az):

4Ω yük: 180W/kanal

8Ω yük: 130W/kanal

16Ω yük: 65W/kanal

Harmonik bozulma (20Hz ile 20kHz arasında):

Yüksek Seviye giriş → çıkış: %0,02 veya daha az (nominal çıkışta)

Yüksek Seviye giriş → Ön çıkış: %0,005 veya daha az (nominal çıkışta)

DISC (Kafa Amplifikatörü: kapalı) → Bant Kayıt çıkışı: %0,005 veya daha az (6 V çıkışta)

DISC (Kafa Amplifikatörü: açık) → Bant Kayıt çıkışı: %0,01 veya daha az (2 V çıkış)

IM bozulma oranı: %0,01 veya daha az (Yüksek Seviye Giriş, nominal çıkışta)

Frekans özellikleri:

Yüksek Seviye Giriş: 20Hz～20000Hz +0 -0.2dB

DISC Giriş: 20Hz ~ 20000Hz +0.2 -0.2dB

Sönümleme faktörü: 80 (8Ω yük, 40Hz)

Nominal giriş/giriş empedansı :

DISC1(Kafa Amplifikatörü:KAPALI):2,5mV/100, 47k, 82k, 150kΩ

DISC1(Kafa Amplifikatörü:AÇIK):0,125mV/100Ω

DISC2(Kafa Amplifikatörü:KAPALI):2,5mV/47kΩ

DISC2(Kafa Amplifikatörü:AÇIK):0,125mV/100Ω

Yüksek Seviye Girişi: 160mV/47kΩ

Ana Giriş: 1,3V/47kΩ

DISC maksimum girişi (bozulma oranı %0,005, 1000Hz):

Kafa Amplifikatörü KAPALI:300mVrms

Kafa Amplifikatörü AÇIK:15mVrms

Nominal çıkış/çıkış empedansı:

Ön Çıkış: 1.3V/200Ω

Bant Kayıt Çıkışı: 160mV/200Ω (DISC için)

Kulaklıklar: 0.32V/Uyumlu empedans 4-32Ω

Kazanç:

Ana Giriş → Çıkış: 27.8dB

Yüksek Seviye Giriş → Ön Çıkış: 18.4dB

DISC Girişi (Baş Amplifikatörü: KAPALI) → Bant Kayıt Çıkışı: 36dB

DISC Girişi (Baş Amplifikatörü: AÇIK) → Bant Kayıt Çıkışı: 62dB

S/N / Giriş dönüştürme gürültüsü (giriş kısa devre, (IHF-A eğrisi, nominal girişte):

Ana Giriş: 115dB/-112dBV

Yüksek Seviye Giriş: 100dB/-116dBV

DISC Girişi (Baş Amplifikatörü: KAPALI): 86dB/-138dBV

DISC Girişi (Baş Amplifikatörü: AÇIK): 72dB/-150dBV

Ses ayarı kilitleme hatası: 1dB içinde

Ton kontrolü:

Bas: 500Hz:±10dB(100Hz) 2dB adım

200Hz:±10dB(50Hz)    2dB adım

Tiz: 2kHz:±10dB(10kHz)

7kHz:±10dB(50kHz)     2dB adım

Ses yüksekliği kompanzatörü:

COMP1:+6dB(50Hz)

COMP2: +9dB (50Hz)

COMP3: +10dB (50Hz), +4dB (15kHz)

(Ses kontrolü, -30dB'de)

Ses altı filtresi: 17Hz, -12dB/oktav

Zayıflatıcı: -20dB

Güç ölçer: Logaritmik sıkıştırma tipi tepe seviyesi talimatı dB ve 8Ω yükte çıkışın doğrudan okunması

Yük empedansı: 4-16Ω

Yarı iletken kullanıldı: 113Tr, 18FET, 2IC, 39Di

Güç kaynağı: 100V, 117V, 220V, 240V/50Hz, 60Hz

Güç tüketimi: Giriş yok: 100W 8Ω yük nominal çıkış: 490W

Dış boyutlar:

Genişlik 445 x yükseklik 160 (bacaklar dahil) x derinlik 370 mm

Ağırlık: 20 kilo
