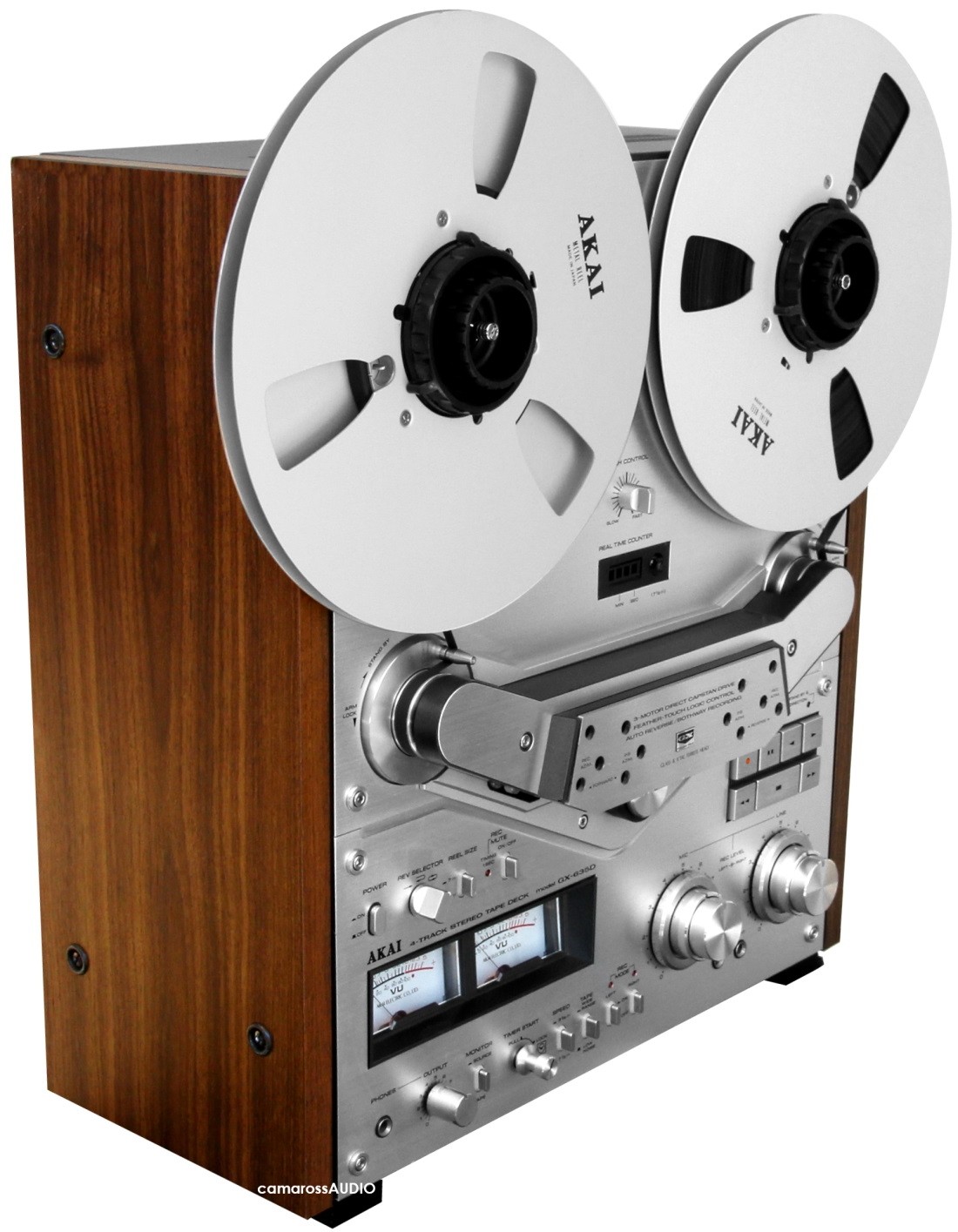

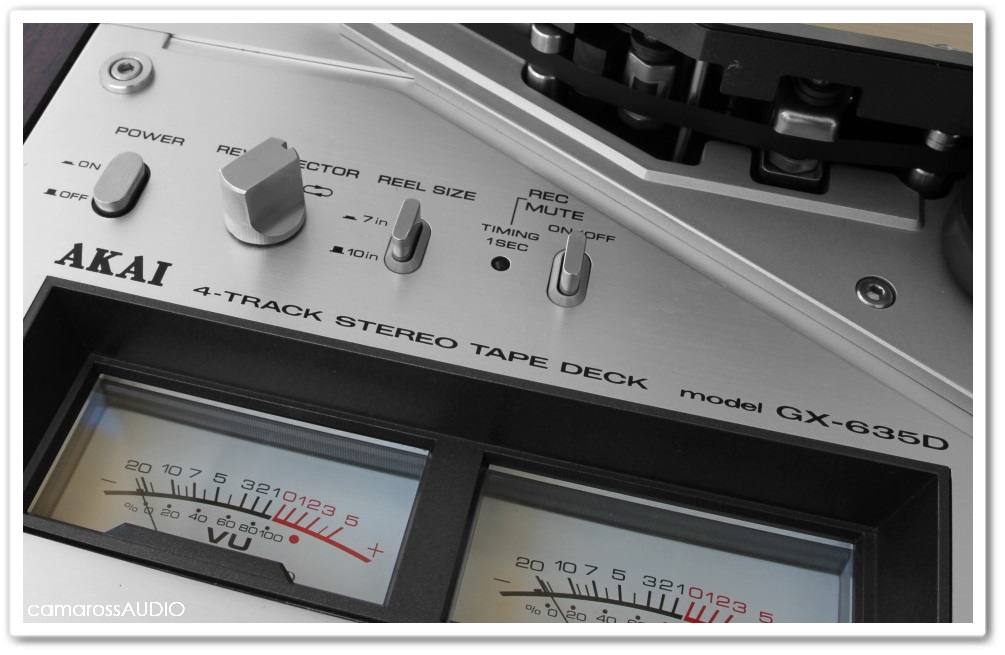

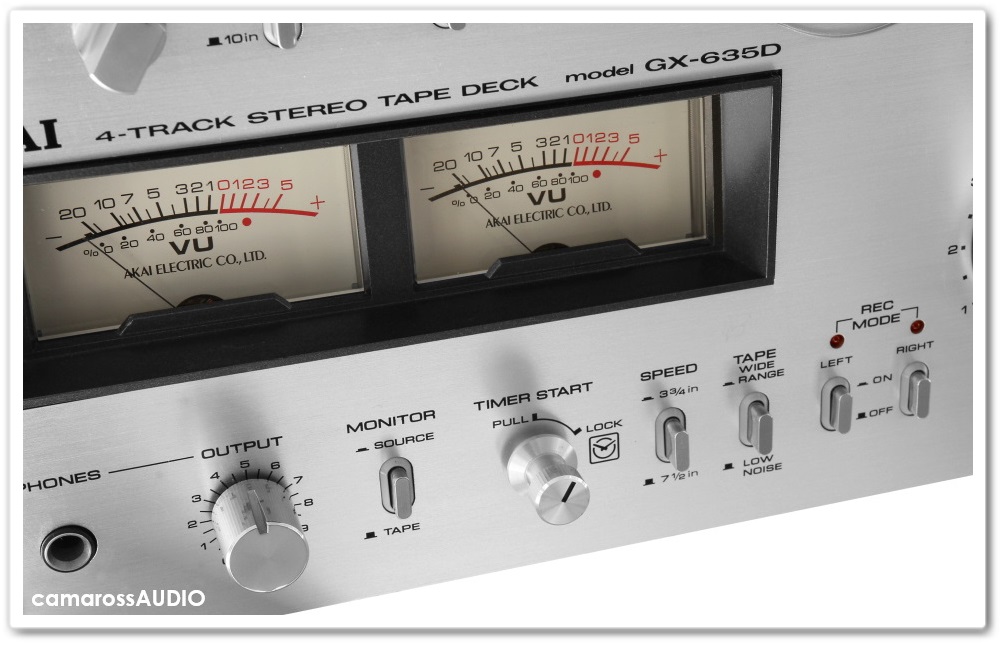

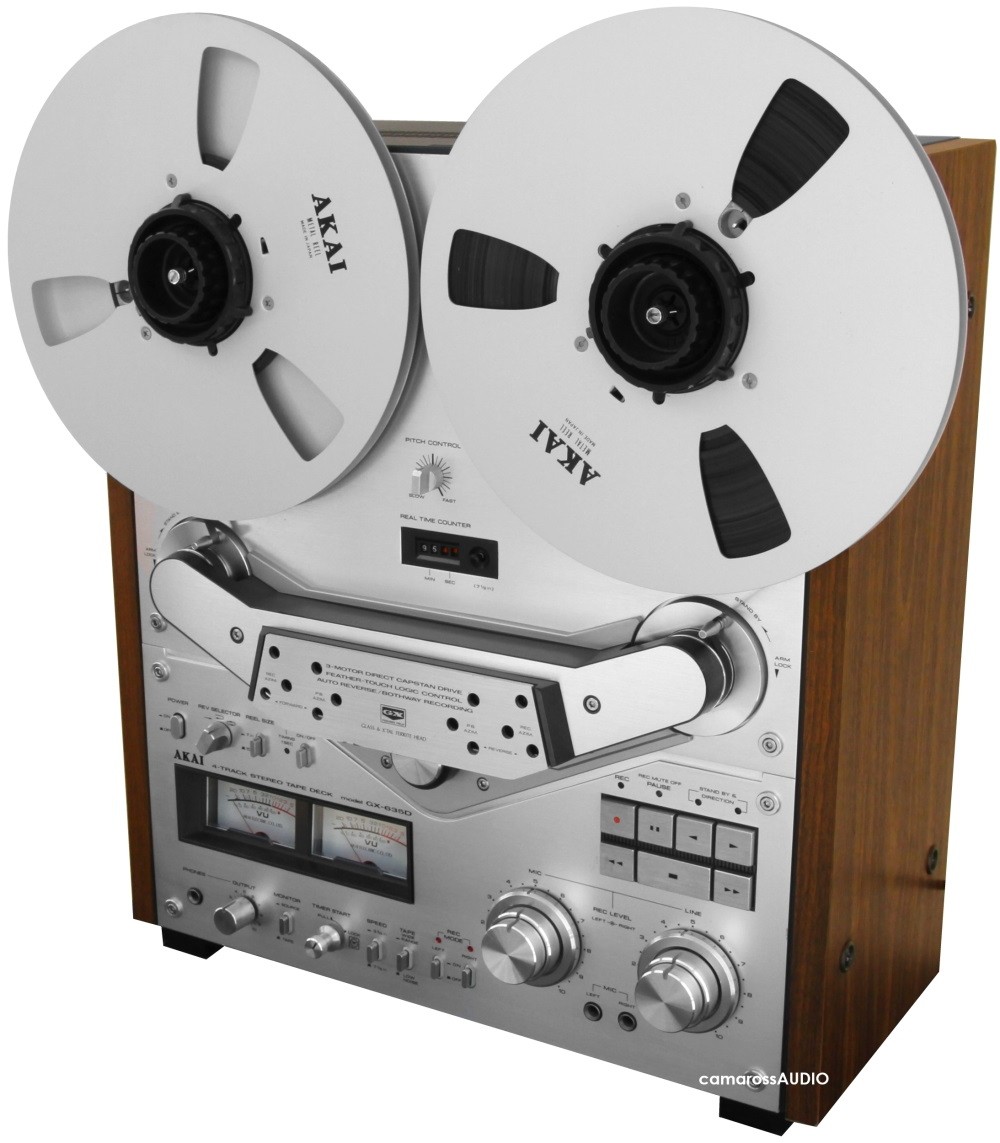

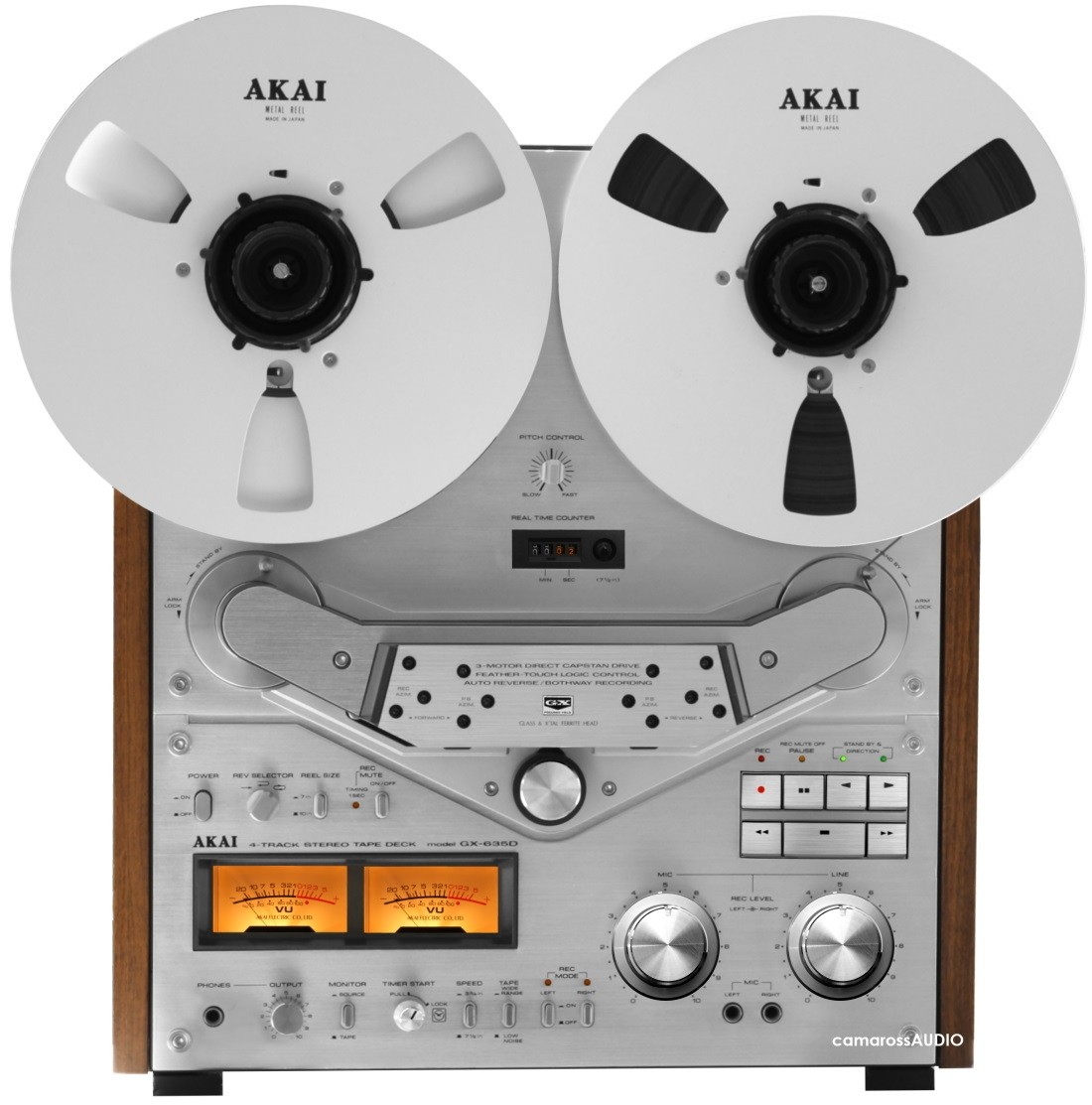

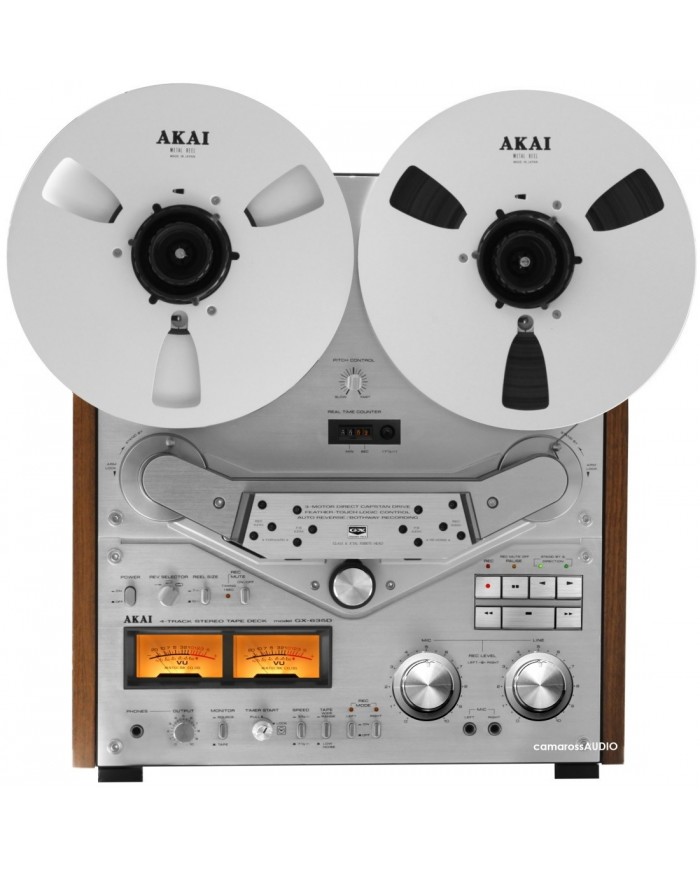

Akai GX-635D

1979

 GX kafalar

( 2 GX kayıt kafası, 2 oynatma kafası, 2 silme kafası )

GX-635D'nin ki gibi her fonksiyon için bir kafa kullanan bir makaralı teyp, kullandığı kafalar en yüksek kalitede olmasaydı bu denli başarılı olamazdı.

Düşük gürültülü kristal ferrit ve süper sert camdan yapılmış GX kafası inanılmaz derecede dayanıklıdır. Ve yeni tasarımı kontur etkisini tamamen ortadan kaldırmış, böylece daha net bas sesleri için düşük aralıklarda frekans tepkisi düzleştirilmiştir. Sistem bir bütün olarak, her bir fonksiyon için ideal kafa aralığını korur, kafa hassasiyetini artırır ve ses kaybını önler. Tüm bunların eklediği, daha iyi bir dinamik aralık ve diğer kafalarla mümkün olandan daha uzun, sorunsuz servis ömrü. Sadece daha iyi performans elde etmekle kalmaz, aynı zamanda ekonomik tasarruf da elde edersiniz.

Hele ki günümüzde GX kafaların değeri daha net anlaşılmaktadır, zira bu teypler kafalar olduğu sürece çalışacaktır.

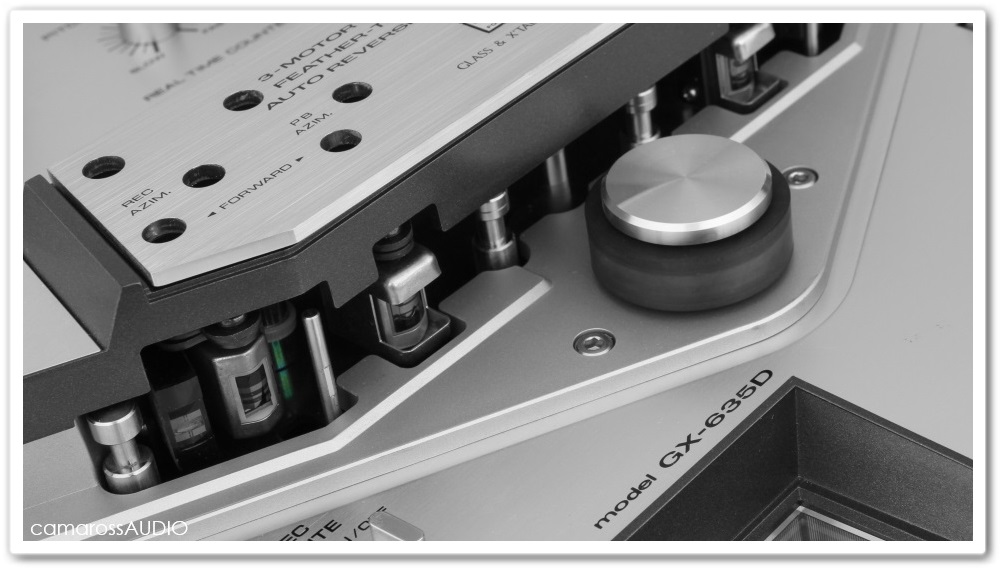

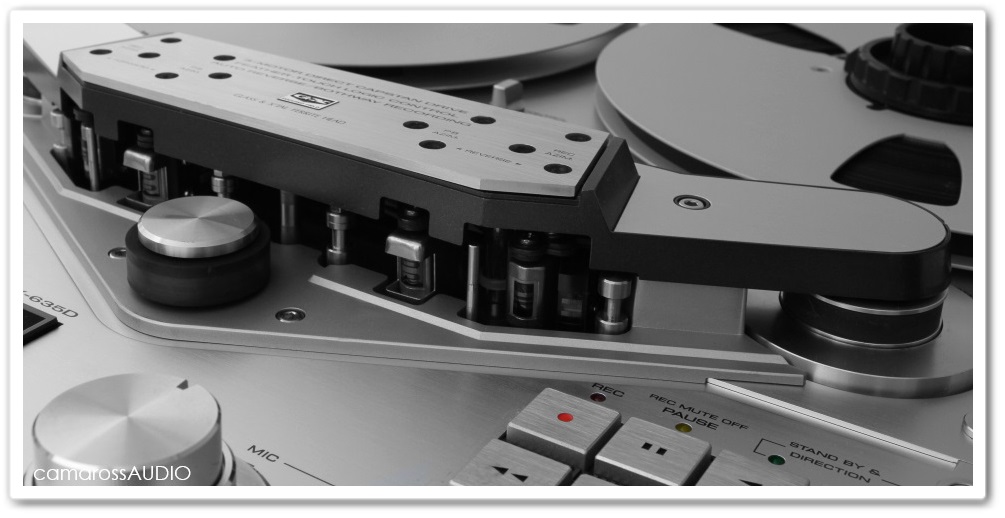

Yeni bant taşıma sistemi

Bu güverteyi üst sıradaki sıralamaya layık kılmak için birçok çalışma yapıldı. Buna göre, kökten değiştirilen parçalardan biri bant taşıma sistemidir.

Gördüğünüz gibi, şekli diğer sistemlerinkinden farklıdır. Bunun nedeni, bandın optimum hareket yoluna uyması için yapılmıştır. Böylece kafalar banta sadece doğru noktada dokunarak en iyi kayıt ve oynatma sonuçlarını garanti eder. Bu gelişme, her iki tarafta birer tane olmak üzere iki kılavuz merdanenin eklenmesi ile gerçekleştirilmiştir. Ve bu silindirler kauçukla kaplanmıştır, böylece normalde kafa bloğuna ulaşacak titreşimler emilir. Kauçuk ayrıca taşıma sırasında bant kaymasını önler. Bu da bizi bu sistemin başka bir artısına istikrarlı ve istikrarlı bir bant yolculuğu getiriyor.

Bu yeni, geliştirilmiş motoru, GX kafalarını ve germe kollarını temin eden parçalar bundan sonra tanıtılacaktır.

Tek yönlü, yağ sönümlü gergi kolları

GX-635D, başlangıçtan hemen sonra normal taşıma hızına ulaşılmasını sağlayan tek yönlü, yağ sönümlü gergi kolları kullanır. Yayların kullanılmasıyla, profesyonel tarzdaki kayıtlarınıza zarar verebilecek hiçbir etikete izin vermezler. Ve, bandı takmanızı daha kolay hale getiren bir kilit mekanizmasına sahiptirler.

Üç motorlu, doğrudan Capstan tahrik sistemi

Bu sistemle ilgili en iyi şey, geleneksel sistemlerde titreşim ve aşınma üretme eğiliminde olan kauçuk kayışları, avaraları ve diğer parçaları kullanmak zorunda kalmayışımızdır. Bu, her makara için ve payanda için ayrı bir motor kullanılması gerçeğiyle birlikte, bandın hem kayıt hem de oynatma sırasında sabit bir hızda düzgün bir şekilde taşınmasını sağlar.

Daha düşük bir wow ve flutter karakteristiği ile daha uzun servis  (inanılmaz ; % 0,03 WRMS).

Yeni CPG AC servo Capstan motor

Capstan, bir bant güvertesindeki en önemli işlevlerden birini gerçekleştirir, bandın transpotrionudur. Bu fonksiyonun kusursuz ve kesintisiz bir şekilde yerine getirilmesini garanti etmek Akai, kapstan tahriki için yeni bir motor geliştirdi. Bu motorun servo devresinde bir numune alma ve tutma devresi kullanılır. Bunun etkisi, servonun tepki özelliklerini iyileştirerek düzenli hızın her zaman korunmasını ve motordan çıkan titreşimlerin azaltılmasını sağlamaktır.

Özellikler

Parça sistemi: 4 kanallı, 2 kanallı stereo / mono sistem

Makara kapasitesi: 10-1 / 2'ye kadar: makara

Bant Hızı: 19 cm / s ±% 0,8 (7-1 / 2 "); 9,5 cm / s ±% 1,0 (3-3 / 4")

Vay ve Çırpın:

19 cm / s'de% 0,03'ten az WRMS (% 0,08 DIN 45500)

9,5 cm / s'de% 0,04'ten az WRMS (% 0,10 DIN 45500)

Frekans tepkisi:

19 cm / s'de 30 ila 27.000 Hz ± 3 dB (WR bant kullanarak)

9,5 cm / s'de 30 ila 21.000 Hz ± 3 dB (WR bant kullanarak)

19 cm / s'de 30 ila 25.000 Hz ± 3 dB (LN bant kullanarak)

9,5 cm / s'de 30 ila 19.000 Hz ± 3 dB (LN bant kullanarak)

Bozulma: 1.000 Hz'de% 0,5'ten az, 0 VU

Sinyal-Gürültü oranı: 19 cm / s'de 62 dB DIN 45 500'den daha iyi

Silme oranı: 1.000 Hz'de 70 dB'den daha iyi

Çapraz konuşma: 1.000 Hz'de 40 dB'den daha iyi

Kanal ayrımı: 1.000 Hz'de 55 dB'den daha iyi

Ön yargı Frekansı: 100 kHz

Kafalar:

2 GX kayıt kafası, 2 oynatma kafası, 2 silme kafası

Motorlar:

Vinç tahriki için bir AC servo motor

Makaralı tahrik için 2 AC girdap akımı motoru

Gerçek zaman sayacı: 99 dakikaya kadar, 59 saniye. ±% 15'ten az

FF ve RWD Süresi: 120 sn. 550 m (1.800 ft) Bant Kullanma

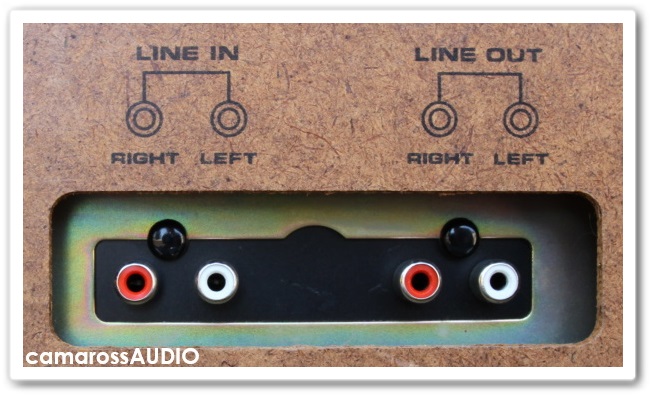

Çıkış Jakları seviyesi / Empedans:

Hat: 0,775 V (0 VU) Gerekli yük empedansı 20 k'dan fazla Ω

Telefon: 100 mV / 8 Ω

Giriş Jakları Hassasiyeti / Empedansı:

Mikrofon: 0,25 mV Gerekli mikrofon empedansı 600 Ω

Çizgi: 70 mV / 100 k Ω

DIN Jak girişi: 2,0 mV / 10 k Ω

DIN Jak çıkışı: 0,3V

Güç gereksinimi: 110-120 V, 220-240 V, 50/60 Hz

Boyutlar (G x Y x D): 440 x 483 x 256 mm (17,4 "x 19" x10,1 ")

Ağırlık : 21 kg
