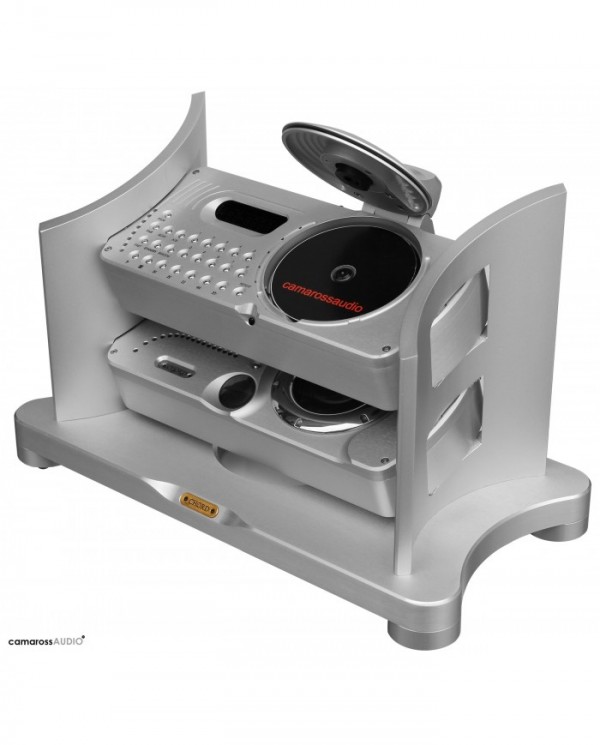

Chord Electronics Blu CD Transport & QBD76 DAC

BLU CD TRANSPORT (Kutulu)

QBD76 DAC (Kutulu)

CHORD CHORAL STAND 2 HIGH (Kutulu)

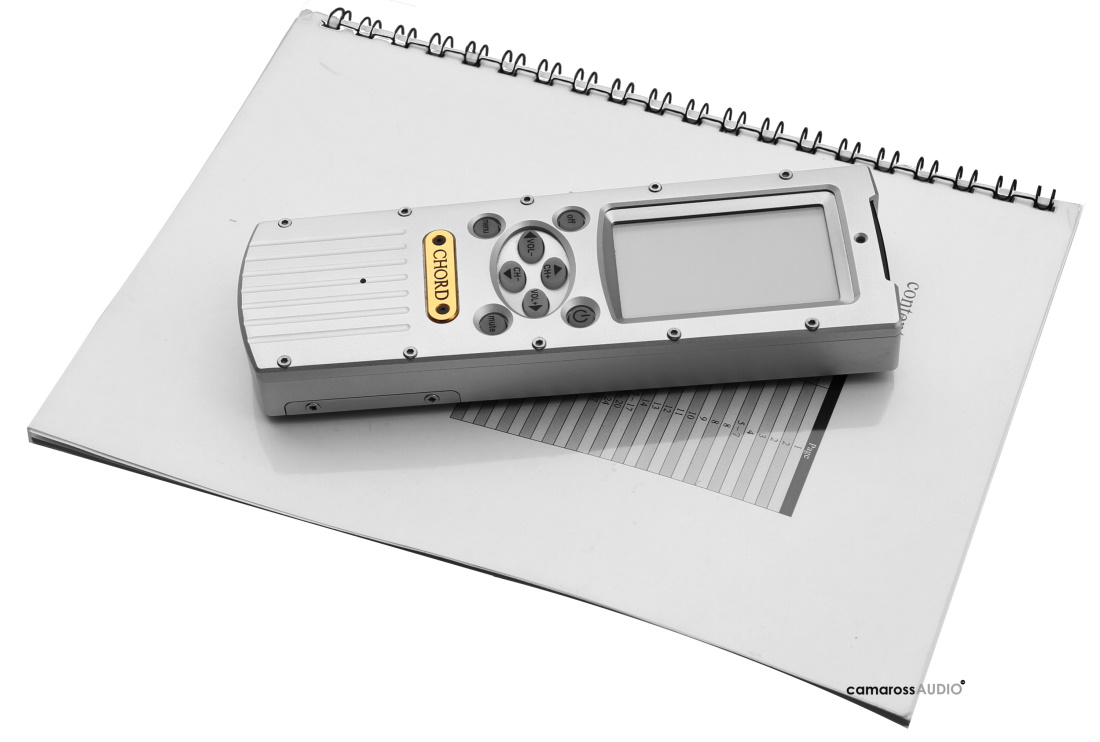

CHORD PRIMA CHORAL REMOTE CONTROL

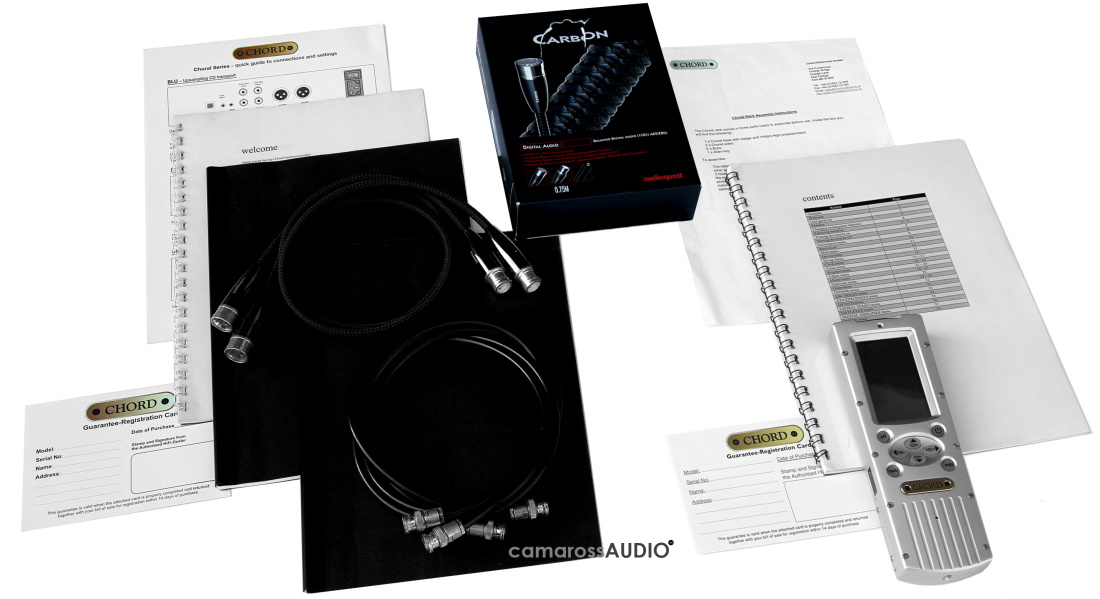

2X AudioQuest Carbon AES/EBU (Kutulu)

 2XChord Prodac Prodigital BNC to BNC

Blu CD Transport

Blu, olağanüstü, üst düzey bir CD aktarımı sağlamak için amiral gemisi Red Reference CD Player'ımızdan türetilen teknolojiyi ve çığır açan yukarı-örnekleme işlemlerini kullanır.

Müşteriler ilk kez Chord sistemlerini gerçekten çarpıcı bir kaynak bileşenle tamamlayabilirler. Blu olarak adlandırılan CD Transport, DAVE DAC'ı şimdiye kadar üretilmiş en başarılı Dijital-Analog Dönüştürücülerden biri yapan aynı çığır açan teknolojiyi paylaşıyor. Özel bir son teknoloji ürünü, 2 kanallı CD Aktarımı olarak Blu, kendi 4096-tap, 80-bit WTA filtresine sahip olarak DAC'de kullanılan WTA Filtre teknolojisinden tam olarak yararlanır.

44,1 ila 176.4kHz arasında seçilebilir yukarı örnekleme ve özel bir kelime saat girişi gibi özelliklerle Blu, her sistemde başarıyla kullanılabilir. Sunulan dijital bağlantılar şunlardır; Çift Veri çıkışı için 2x AES / EBU ve 2x BNC, standart veri çıkışı için 1x BNC ve Toslink optik (tümü bir geçiş anahtarı ile seçilebilir), kelime saat senkronizasyonu için 1x BNC girişi, seçilebilir çıkış örnekleme frekansları 44.1kHz, 88.2kHz ve 176kHz'dir.

Blu, şaşırtıcı derecede gerçekçi bir müzik performansı sunar. Bu ultra yüksek çözünürlüklü sistem, geleneksel kaynaklardan çok daha fazla ayrıntı sunar. Daha fazla hava ve boşluk, enstrümanların daha iyi ayrılması, ince nüanslar ve iç detay duyulabilir. Enstrümanların katmanları ve dokuları daha kolay fark edilir. Bütün bunlar, dijital kaynaklarla ilgili olağan olumsuz takaslar olmadan. Aslında, Blu, daha organik, gerçekçi bir ses ile sonuçlanan belirgin bir şekilde doğru bir tını ile daha pürüzsüz ve daha doğal bir sese sahiptir.

Son olarak, derin, geniş bir ses sahnesi ve neredeyse mükemmel zamanlama ile Blu, orijinal performansın enerjisini, canlılığını ve heyecanını sunar.

Blu, hemen fark edilecek devasa, dramatik, "gece ve gündüz" ses iyileştirmesi sunar.

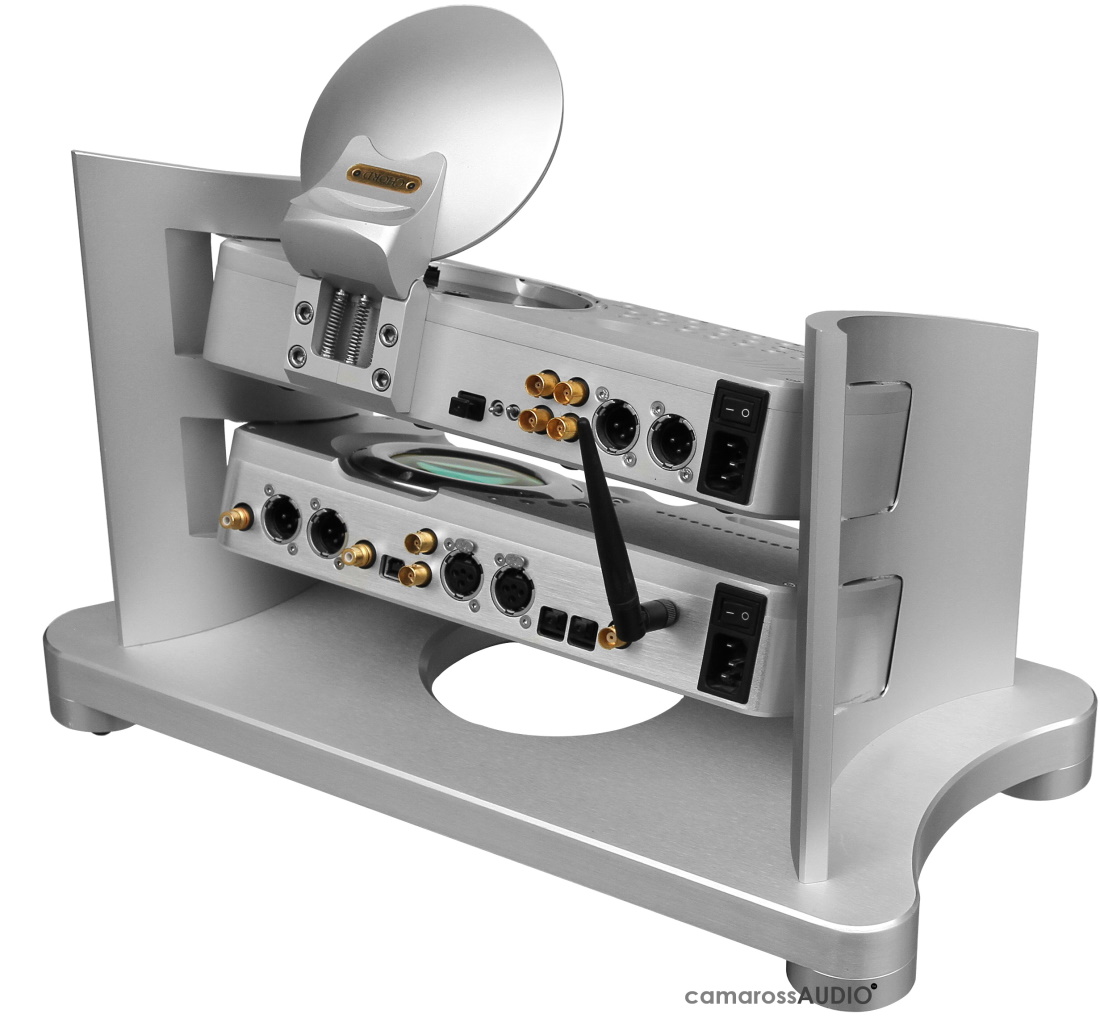

Blu arka panel bağlantıları ve anahtarları

Blu'nun tüm giriş ve çıkış bağlantıları cihazın arka panelinde bulunur.

Blu'nun üç tür dijital çıkışı vardır; Optik, Koaksiyel ve AES/EBU.

Standart dijital çıkışlara ek olarak, özel bir çift veri çıkışı,

"Çift Veri Çıkışı" ve AES/EBU çıkışları üzerinden 176,4MHz'de yukarı örneklenmiş dijital çıkış

yukarıda gösterilmiştir.

Blu ekranın sağ üst köşesindeki tek bir kırmızı LED, çift veri modunu gösterir.

Önemli NOTLAR

Çift Veri BNC çıkışlarından herhangi birini saatli bir D-A dönüştürücüye bağlamayın 44.1 veya 88.2kHz'de geçiş yapın, çünkü bu bozuk bir ses verecektir.

D-A dönüştürücünüz seçiliyken ve ses seviyesi dolduğunda sistemde saat ayarlarını değiştirmeyin

bu hoparlörlere bozuk bir sinyal gönderir ve hasara neden olabilir.

COAXIAL DIGITAL OUTPUTS

Blu, yukarıda gösterildiği gibi bir SPDIF ve 1x Çift Veri çıkışına sahiptir.

Tüm koaksiyel bağlantılar 75ohm empedanslı BNC konektörleri kullanır. Daha az olmasına rağmen

RCA-phono dijital bağlayıcılardan daha yaygın olan BNC konnektörleri tutarlı empedans davranışı ve dijital ses verilerinin doğru aktarımı için gereklidir.

Dijital analog dönüştürücünüzde yalnızca RCA-phono koaksiyel dijital girişler varsa, uzman bir üretici tarafından yapılmış bir kabloya sahip olmak gerekir. Lütfen RCA-BNC adaptörlerinden sakının, zira ses kalitesini önemli ölçüde bozacaklardır. Her durumda doğru taranmış bir kablo kullanılmalıdır.

OPTICAL DIGITAL OUTPUT

QBD76 ve diğer birkaç d-a dönüştürücü Optik dijital çıkış standart bir TOSlink bağlantısı kullanır.

Özellikle optik bir bağlantı, toprak döngülerinin önlenmesinde çok yararlı olabilir, çünkü bir sistemde iki ürün arasında elektrik bağlantısı yoktur. Blu'yu diğer üreticilerin ürünleriyle birleştirirken bu gerekli olabilir.

AES-EBU DIGITAL OUTPUTS

Taşıma ve dijital analog arasında uzun süreli kablo gerektiren kurulumlar için dönüştürücü dengeli bir AES/EBU bağlantısı kullanmanızı öneririz.

Saat ayarları

Saat anahtarı 176,4kHz (tamamen aşağı) olarak ayarlandığında, AES/EBU çıkışları Önceki bölümde özetlendiği gibi Çift Veri çıkışı. Blu kullanırken bu bazı yüksek çözünürlüklü D-A dönüştürücülerle yararlı olabilir.

Saat anahtarı orta konumdayken, her AES/EBU çıkışı 88.2kHz; üst konumdayken her çıkış 44.1kHz hızında gönderir.

BLU-QBD76

Bunun için 2x BNC-BNC dijital kablolar veya 2x XLR-XLR dijital kablolar gereklidir.

Blu‟nun çift veri çıkışını etkinleştirmek için arka paneldeki saat anahtarını tamamen aşağı doğru değiştirin.

Bu, verileri 176.4MHz'de gönderir. Ardından çift veri çıkışı 1'i çift veri girişi 1'e bağlayın

QBD76 üzerinde; ve çift veri çıkışı 2'yi çift veri girişi 2'ye bağlayın.

Uygun 75ohm sabit konnektörlü BNC veya XLR kabloları kullanmanızı ve BNC-RCA adaptörlerinden empedans uyumsuzluğu ve sinyal yansımaları sorunu yaşamamanız adına uzak durmanızı tavsiye ederiz.

QBD76 için RAM arabelleği ayarları

Blu, kendi QBD76‟mız gibi dünyanın en iyi dijitalanalogue dönüştürücüleri için nihai referans CD kaynağı olarak tasarlanmıştır.

Bu nedenle, Blu QBD76‟nın RAM tamponu üzerinde arabelleği kullanırken sisteminizde daha iyi performansını bulabilirsiniz.

Teknik özellikler

Dijital Çıkışlar:

1x Koaksiyel BNC

1x Çift Veri 176.4kHz İkiz Koaksiyel BNC

1x Optik Toslink

2x AES / EBU XLR veya 1x Dual Data AES ikiz XLR

Kelime saati girişi:

1x Koaksiyel BNC, 44.1kHz

Ayarlamalar:

2 konumlu Titreme seçimi: 16- veya 24 bit

Frekans Tepkisi: 20Hz – 20kHz +/- 0.2dB

Toplam Harmonik Bozulma: <%0,003 20Hz - 20kHz

DAC Mimarisi: 24bit 192kHz Delta-Sigma 128x Aşırı Örnekleme

Lazer Mekanizması: Philips CD-Pro2M

Sinyal Gürültü Oranı: 106dB A Ağırlıklı

Kanal Ayrımı: 100dB @ 1kHz

Analog Çıkışlar: 2 adet Dengesiz RCA ve 2 adet XLR Dengeli çıkış

3 konumlu örnekleme frekansı seçici: 44.1kHz / 88.2kHz / Dual Data 176.4kHz

Şebeke Gücü: 50Vac ila 260Vac Otomatik hat ayarı

Boyutlar (mm): 335 x 105 x 170 (G x Y x D)

Ağırlık: 7Kg

QBD76 DAC

Dijital girişten DAC çıkışlarına kadar QBD76, şimdi 1,25 milyon kapı ile en yeni nesil alan programlanabilir kapı dizisi cihazları (FPGA) kullanılarak tasarlanmıştır. FPGA, SPDIF girişlerinin, tüm dijital SPDIF kod çözme, dijital PLL, RAM arabellek denetleyicisi, WTA filtreleme ve 5. nesil darbe dizisi DAC'nin anahtarlanmasını yönetir. Tüm bu fonksiyonel bloklar, maksimum performans için kapı seviyesinde tasarlanmıştır.

Güncellenmiş bir WTA algoritması ile tasarlanan  QBD76, 120 dB'den daha büyük bir sinyal-gürültü oranı, 122 dB'lik dinamik bir aralık ve dikkat çekici bir şekilde, 3pS'den daha az saat titreşim döngüsü elde eder! QBD76, şaşırtıcı bir çözme gücüne sahiptir. Bu, zamanlama, görüntüleme, ses sahnesi derinliği, perde reprodüksiyonu ve bas tanımında önemli gelişmeler sağlar.

Bir mikro denetleyici devresi aracılığıyla bir ekran ve kontrol eklenmesiyle kullanılabilirlik iyileştirilmiştir. Giriş seçimi, faz ve RAM arabellek ayarlarının tümü üst paneldeki üç düğme kullanılarak değiştirilebilir. Yapılandırma, büyütülmüş ekran aracılığıyla açıkça görülebilir. İki koaksiyel, iki AES, iki optik, bir USB ve bir Bluetooth A2DP girişi vardır.

QBD76, Pulse Array DAC'de, özellikle gürültü şekillendirici mimarisinde son teknoloji iyileştirmelere sahiptir. Gürültüyü azaltmak amacıyla Pulse Array'in bu yönünü geliştirmek için önemli çalışmalar yapılmıştır. Diğer iyileştirmelerin yanı sıra, 5. nesil Darbe Dizisi artık 8. dereceden gürültü şekillendirmeye (bilinen herhangi bir DAC'nin en yüksek gürültü şekillendirme derecesi) ve 2608 kez aşırı örnekleme ve dijital filtrelemeye sahiptir. Son derece hassas bir 115MHz saat kullanılarak yeni bir dijital PLL geliştirildi. Veriyle ilgili titreşim kaynaktan tamamen kaldırılır ve geriye kalan tek şey döngüden döngüye 3pS'den daha düşük rastgele ana saat titreşimidir.

Teknik özellikler

Harmonik Distorsiyon: < -103 dB (1kHz, 24-Bit @ 44.1KHz Örnekleme Frekansında ) Sinyal / gürültü oranı: >120 dB

Kanal Ayırımı: >125 dB @ 1KHz

Dinamik Aralık: 122 dB

Seçilebilen dijital girişler:

2 x 75 ohm SP/DIF BNC koaksiyal

2 x AES Balanced XLR giriş

2 x Plastic fibre optic ( TOSlink )

1 x USB ( B tipi )

1 x A2DP Stereo Odyo destekli Bluetooth

Analog Çıkışlar: 2 X RCA Phono

2 X BALANCED XLR

Çıkış empedansı: 75 ohm (kısa devre korumalı)

Ölçüler: 338 x 60 x 145mm (E x Y x D)

Ağırlık: 7 Kg

Takım olarak satın almak için lütfen fotoğrafın üzerine tıklayınız.
