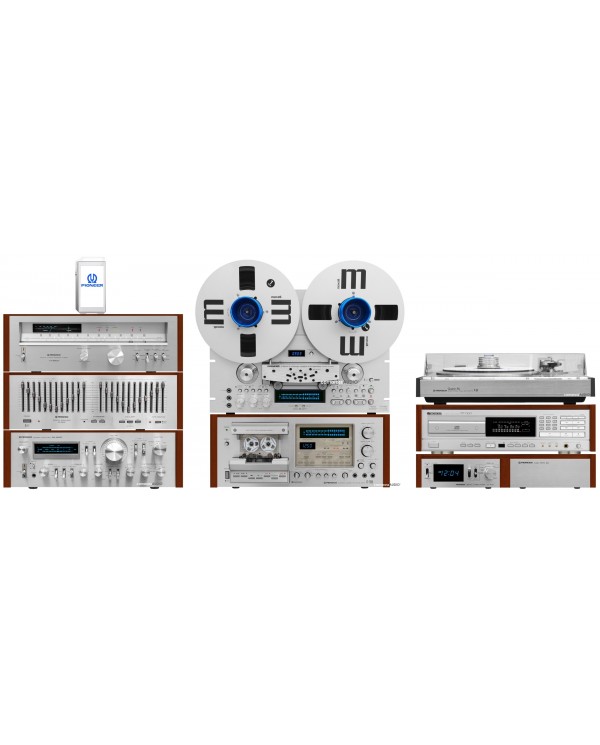

Pioneer SA-9800 TX-9800 SG-9800 RT-909 CT-F1250 PL-630 XDP-100R DT-400 SE-205 PD-7100

SA-9800 Integrated Amplifier (1976-81)

SG-9800 Graphic Equaliser (1979-81)

TX-9800 AM/FM Tuner (1979-81)

RT-909 Reel To Reel Tape Recorder (1979-84)

CT-F1250 Cassette Deck (1979-81)

PL-630 Fully-Automatic Quartz Locked Direct-Drive Turntable (1978-1979)

XDP-100R Portable Music Player (2015)

DT-400 Digital Audio Timer (1979-81)

SE-205 Dynamic Stereo Headphone System (1973-89)

PD-7100 Compact Disc Player (1988-89)

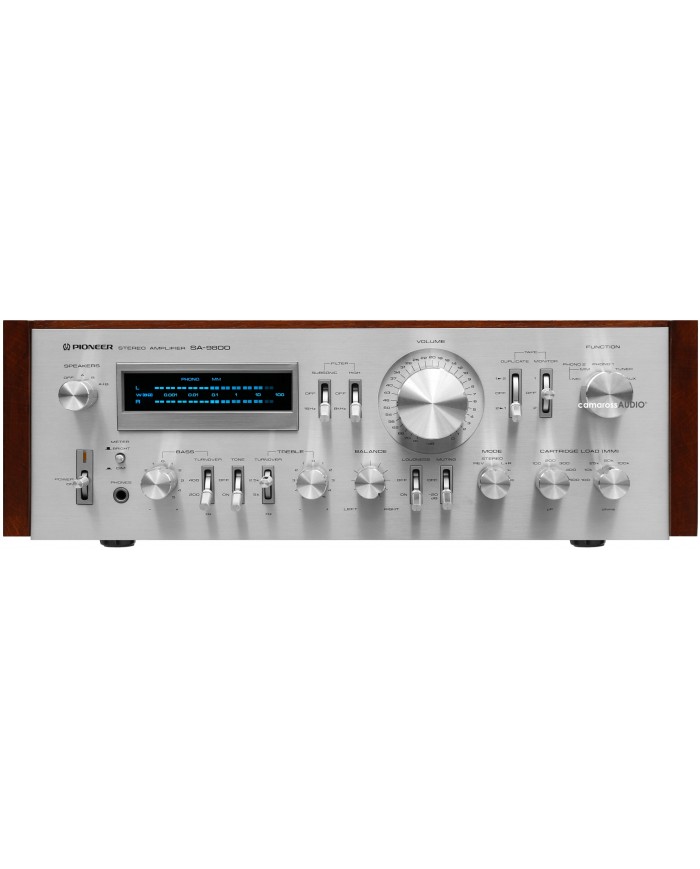

SA-9800 Integrated Amplifier (1976-81)

Pioneer SA-9800, Pioneer tarafından özel olarak oluşturulan NSA (anahtarlamayan amplifikatör) olan etkileyici bir özelliğe sahiptir.

Bu, hem A sınıfı hem de B sınıfı amplifikatörlerin özelliklerini benimseyen bir amplifikatör türüdür ve ısı kaybını azaltmada mükemmeldir ve transistörlerin aktif bölgede her zaman çalışmasına izin verir.

Bu nedenle, yüksek frekanslara kadar çok düşük distorsiyon faktörlü yüksek bir çıkış gücü elde edilir.

Teknik özellikler

Güç çıkışı: Kanal başına 100 watt'tan 8Ω'ye (stereo)

Frekans tepkisi: 5Hz - 100kHz

Toplam harmonik bozulma:% 0,005

Sönümleme faktörü: 55

Giriş hassasiyeti: 0.1mV (MC), 2.5mV (MM), 150mV (hat)

Sinyal-gürültü oranı: 72dB (MC), 90dB (MM), 110dB (hat)

Çıkış: 150mV (hat), 1V (Ön çıkış)

Yarı iletkenler: 3 x IC, 6 x FET, 73 x transistör, 36 x diyot

Boyutlar: 453 x 155 x 425 mm

Ağırlık: 18,4 kg

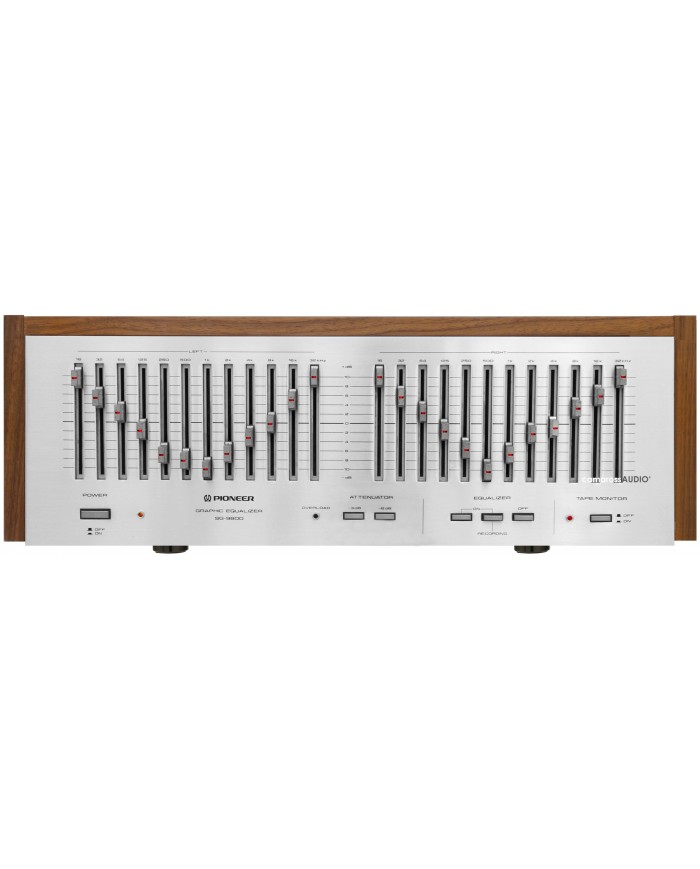

SG-9800 Graphic Equaliser (1979-81)

Pioneer SG-9800, 2 kanallı, stereo, 12 elemanlı, teyp monitörlü bir grafik ekolayzırdır.

Grafik ekolayzır, ses frekansı spektrumunu 16 Hz ile 32 kHz arasında 12 bölüme böler ve her bölüm bir oktava karşılık gelir.

Her bölüm için ayrı kontroller, sürekli ayarlama (-10dB'den + 10dB'ye) sağlar ve ekipman ve hoparlör özelliklerini, dinleme odası akustiğini veya kişisel tercihleri ​​telafi etmek için sesin konturlanmasına izin verir.

Kayıt sırasında da ayarlamalar yapılabilir.

Teknik özellikler

Çıkış Seviyesi: 1V (7.5V maks.)

Kazanç: ± 0dB

Frekans tepkisi: 5Hz - 100kHz

Sinyal Gürültü Oranı: 92dB

Toplam harmonik bozulma:% 0,02

Kontrol Aralığı: ± 10dB

Frekans Bantları: 16, 32, 64, 125, 250, 500, 1K, 2K, 4K, 8K, 16K, 32KHz

Yarı iletkenler: 27 x IC, 2 x FET, 14 x transistör, 19 x diyot

Boyutlar: 420 x 150 x 355mm

Ağırlık: 7,1 kg

TX-9800 AM/FM Tuner (1979-81)

TX-9800 RF amplifikatörünün 2 aşamalı ön ucu, 5 gruplu bir değişken kapasitör ve üç çift kapılı MOS FETS içerir.

RF amplifikatör aşamaları arasına kapasitans kontrollü çift ayarlı bir devre yerleştirilir.

Bu özellikler, 8.8dBf'lik bir IHF hassasiyeti, 110dB'nin üzerinde sahte bir yanıt ve 120dB'nin üzerinde bir görüntü girişim oranı gibi etkileyici özellikler üretir.

Teknik özellikler

Tür: Mono / Stereo Tuner

Akort Bantları: FM, MW

Akort Ölçeği: Analog

Hassasiyet: 1.5uV (FM), 300uV (MW)

Sinyal Gürültü Oranı: 80dB (FM), 55dB (MW)

Bozulma:% 0,2 (FM)

Seçicilik: 85dB (FM), 50dB (MW)

Frekans tepkisi: 20 Hz - 15 kHz (FM)

Çıkış: 650mV (FM), 200mV (MW)

Yarı iletkenler: 11 x IC, 11 x FET, 30 x transistör, 48 x diyot

Boyutlar: 453 x 155 x 390mm

Ağırlık: 9,3 kg

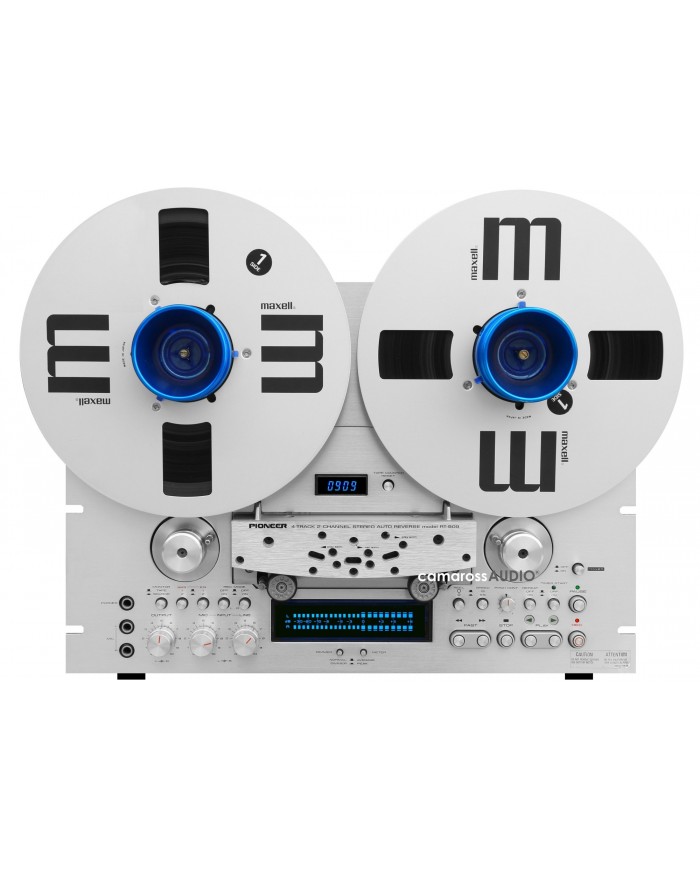

RT-909 Reel To Reel Tape Recorder (1979-84)

Otomatik geri / tekrarlı çalma ve daha birçok özelliğe sahip Pioneer RT-909 3-motorlu deck, açık makara formatını kaset formatındaki herhangi bir şeyden önemli ve etkileyici bir adım daha ileriye götürür.

Bunu gördüğünüz anda hissedeceksiniz ve eylem halinde duyacaksınız. Özellikleri? Pioneer'den başka bir yüklü deste. Yalnızca geleneksel 7 inçlik makaraları değil, aynı zamanda profesyonel 10,5 inç çaplı makaraları da kabul eder.

20 Hz ila 28 kHz (± 3dB) arasında olağanüstü geniş bir frekans aralığı sağlar ve bu olağanüstü performansa uyması için, her iki özellik de 7,5 ips bant hızında ölçülürken% 0,04 veya daha iyi düşük wow / flutter verir.

Diğer bir gelişmiş profesyonel özellik olan mikrofon girişlerini ve hat girişlerini karıştırır. Ve bant ile orijinal arasında anında karşılaştırmanın yanı sıra kafaların azimut ayarlamalarına izin verir. Tüm bu Pioneer mükemmelliğini bir araya getirin ve hiç şüphe yok ki RT-909 büyük müzik tutkuları ve son derece profesyonel zevkleri olan kişiler için yapılmıştır.

Yine de, yukarı doğru açık makaraya doğru büyük bir hamle yapmayı hiç düşünmediyseniz, çünkü bunların çok karmaşık olduğunu düşündüyseniz, Pioneer'ın RT-909'u sadece açık makara gibi özelliklerle donattığını öğrenmekten mutlu olacaksınız. -reel acemi takdir edebilir. Olağanüstü boşluk payı (ve esneklik) gibi şeyler, bu açık makara formatının dinamik aralık, bozulma ve gürültü açısından en iyi kaset formatlarından daha fazla genel performans sunduğu anlamına gelir. Ve çok daha fazlası: kullanışlı otomatik geri / tekrarlı oynatma, kasetten tasarruf sağlayan 3,75 ips hız, okunması kolay Fluroscan ölçer ve 4 basamaklı sayaç, zamanlayıcı başlatma, LED göstergeleri ve diğer özellikler.

Açık makara mükemmelliğine geçişe hazır mısınız? Pioneer güzel bir deck yaptı ve onu bir kasetçaların kolaylığı ve mükemmelliği ile çalışacak şekilde donattı.

Teknik özellikler

İzleme sistemi: otomatik geri, 4 kanallı, 2 kanallı, stereo sistem

Kafalar: 2 x oynatma, 1 x kayıt, 1 x silme

Motor: 2 x makara, 1 x ırgat

Makara boyutu: 10,5 inç makaraya kadar

Bant hızları: 3 ³ ⁄ ₄   7 ¹ ⁄ ₂ ips

Vay ve titreme:% 0,04 (7 ¹ ⁄ ₂ ips)

Frekans tepkisi: 20 Hz - 30 kHz (7 ¹ ⁄ ₂ ips)

Sinyal Gürültü Oranı: 60dB

Toplam harmonik bozulma:% 1

Karışma: 50dB

Giriş: 50mV (hat), 0.3mV (mikrofon)

Çıkış: 0,45V (hat)

Yarı iletkenler: 4 x FET, 43 x IC, 121 x transistör, 126 x diyot

Boyutlar: 480 x 340 x 318mm

Ağırlık: 21kg

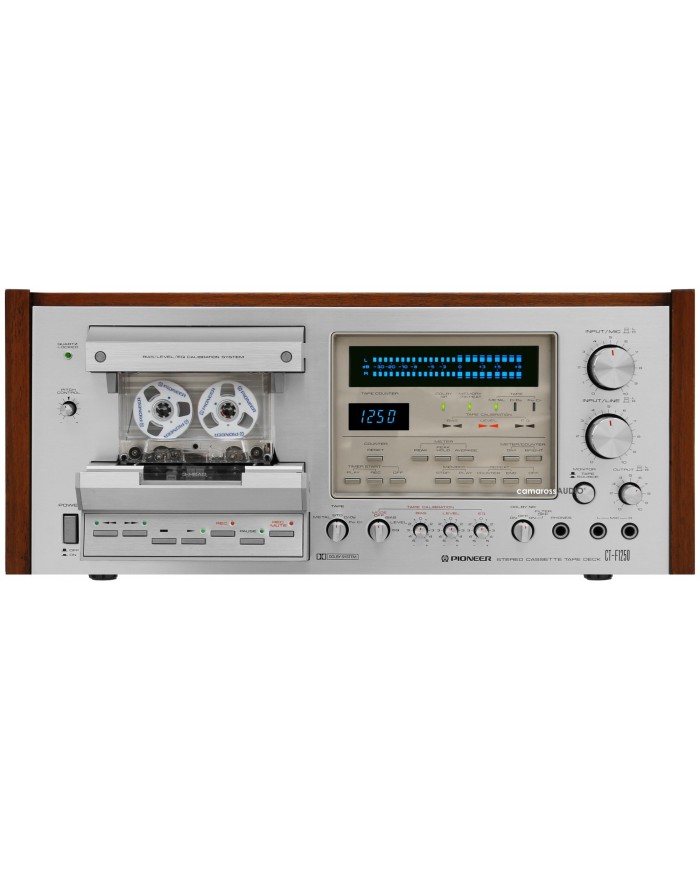

CT-F1250 Cassette Deck (1979-81)

Pioneer CT-F1250, Dolby'li 2 motorlu, 3 kafalı metal bant yapabilen bir stereo kaset çalar ve LED destekli bir dengeleme ayarlama sistemidir.

Özellikler arasında ırgat sürücüsü için kuvars PLL doğrudan tahrik motoru, hızlı ileri ve geri sarma için DC yüksek torklu motor, Uni-Crystal Ferrite kayıt / oynatma kafası ve küçük pencere silme kafası bulunur.

Teknik özellikler

Tip: 3 başlı, tek kompakt kaset çalar

İzleme Sistemi: 4 kanallı, 2 kanallı stereo

Bant Hızı: 4,75 cm / sn

Kafalar: 1 x kombinasyon kaydı / oynatma, 1 x silme

Motor: 1 x makara, 1 x ırgat

Bant Tipi: tip I, FeCr, CrO2, Metal

Gürültü Azaltma: B

Frekans Tepkisi: 20Hz - 20kHz   (Metal bant)

Sinyal Gürültü Oranı: 69dB   (dolby B)

Vay ve Flutter:% 0,03

Toplam Harmonik Bozulma:% 1.0

Giriş: 60mV (hat), 0.3mV (mikrofon)

Çıkış: 0,45V (hat)

Yarı iletkenler: 139 x transistör, 125 x diyot, 22 x IC

Boyutlar: 420 x 187 x 369,5 mm

Ağırlık: 10,9 kg

PL-630 Fully-Automatic Quartz Locked Direct-Drive Turntable (1978-1979)

Pioneer PL-630, iki hıza (33 ve 45 rpm), + -% 6 aralığa sahip bir adım kontrol düğmesi, değiştirilebilir kuvars hız kilidi, bir adım ölçer, disk boyutu anahtarı ve bir tekrar moduna sahiptir.

Tam otomatik mekanizma, optik ve dolayısıyla temassız algılama ilkelerine dayanır, böylece tonearm üzerine gereksiz yere kuvvet uygulanmaz.

Düğmeye basıldığında, ton kolu otomatik olarak kayda geçer ve oynatma başlar.

Tüm kontroller ön tarafta düzenlenmiştir, böylece kayıtlar çalınabilir ve kontroller toz kapağı aşağıdayken çalıştırılabilir. Bu, döner tablanın kullanım kolaylığını etkili bir şekilde artırır.

Ayrıca, otomatik mekanizma bir düğmeye dokunarak serbest bırakılabilir ve bu, otomatik geri dönüş işlevinin aksi takdirde kaydın bitiminden önce oynatmayı durduracağı standart olmayan boyuttaki kayıtları oynatmanıza olanak tanır.

Teknik özellikler

Tür: doğrudan sürüş

Motor: kuvars PLL Hall motoru

Tabağı: 330 mm alüminyum alaşımlı döküm

Hızlar: 33 ve 45rpm

Vay ve titreme:% 0,025

Rumble: 75dB

Tonearm: statik dengeli tip, s-şekilli boru kolu

Etkili uzunluk: 237 mm

Çıkıntı: 15mm

Kartuş ağırlık aralığı: 4 - 12,5 g

Boyutlar: 470 x 148 x 418mm

Ağırlık: 12kg

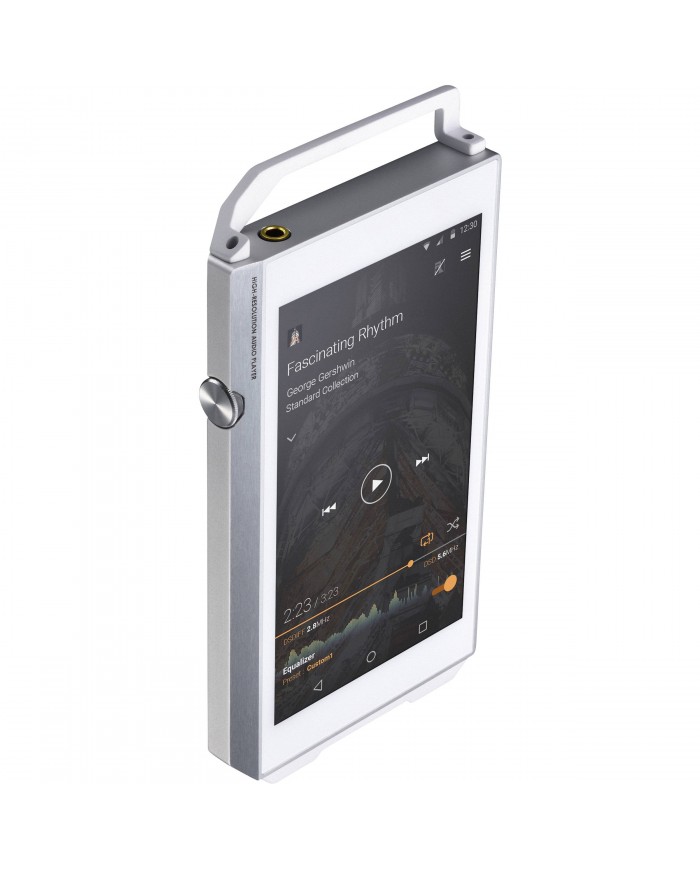

XDP-100R Portable Music Player (2015)

 DSD / DSF / DSD-IFF / FLAC / ALAC / WAV / AIFF / Ogg-Vorbis / MP3 / AAC / MQA

Pioneer'den HiRes XDP-100 dijital müzik çalar, zorlu müzik tutkunları için doğru seyahat ortağıdır. HiRes WAV ve FLAC dosyalarını 384 kHz / 24 bit'e kadar Studio Master çözünürlükleri ve 11.2 MHz'e kadar DSD dosyaları ile oynatır.

Müziği dahili bellekten veya kablosuz olarak doğrudan ağdan veya Tidal, Deezer ve Spotify gibi akış servislerinden çok esnek bir şekilde çalın. HiRes dosyalarını doğrudan onkyo müzik mağazasından XDP-100'ün sabit diskine yükleyin.

Fütüristik MQA formatıyla internet üzerinden yüksek çözünürlüklü ses dosyalarının kolayca yayınlanması mümkün; Bu nedenle, veri miktarı bir FLAC dosyasınınkinden daha büyük değildir.

Pioneer'in yüksek talep gören ses bileşenlerinin geliştirilmesindeki tecrübesi ve bilgisi de en iyi elemanların seçiminde ve ses için optimize edilmiş bir tasarımda yansıtılmaktadır.

TM , XDP-100R'nin sınırsız olanaklarını deneyimleyin.

Pioneer ev sineması ses kalitesini isteyen avucunun elindeki avuç için portatif yüksek çözünürlüklü ses eğlence sistemi.CD kalitesinden daha yüksek ses seviyesinde hakim olan ses formatlarının kullanılabilirliği arttıkça, dinleyicileri onları destekleyecek bir oynatma cihazını daha fazla talep ediyor. XDP-100R Hi-Res Dijital Ses Çalar, elde taşınabilir bir cihazda yüksek çözünürlüklü ses için en iyi mühendisliği sunar.

Teknik özellikler

SES ÖZELLİKLERİ

DAC ve HP Amplifikatör: ESS SABER DAC "ES9018K2M" + Kulaklık AMP "SABER 9601K"

Oynatılabilir Ses Formatı: DSD / DSF / DSD-IFF / FLAC / ALAC / WAV / AIFF / Ogg-Vorbis / MP3 / AAC / MQA (Güncelleme)

Örnekleme oranı ve bitler: 11.2MHz / 5.6MHz / 2.8MHz / 1 bit, 44.1k / 48k / 88.2k / 96k / 176.4k / 192k / 352.8k / 384k, 16bit / 24bit (32bit float / integer aşağıya doğru oynatılabilir 24 bit)

Desteklenen Oynatma Listesi tarihi: M3U / PLS / WPL

Çıkış: 75 mW + 75 mW (32Ω)

Toplam Harmonik Bozulma:% 0.006'dan az

S / N Oranı: 115 dB üzeri

Frekans Cevabı: 20 Hz ~ 80.000 Hz

Empedans: 16 ~ 300 Ω

Kazanç: Düşük / Normal / Yüksek

VİDEO ÖZELLİKLERİ

Desteklenen Video Formatı: H.263 / H.264 AVC / H.265 HEVC / MPEG-4 SP / VP8 / VP9

Desteklenen Görüntü Biçimi: JPEG / GIF / PNG / BMP / WebP

AĞ ÖZELLİKLERİ

Wi-Fi Özelliği: 802.11b / g / n veya 802.11ac (Wi-Fi direct / WPS）

Bluetooth® Profili: A2DP / AVRCP / HSP / OPP / HID / PAN

Bluetooth® Codec: SBC / apt-X (yalnızca İletim)

ÇALIŞMA ÖZELLİKLERİ

APU: Qualcomm APQ8074 (2.2Ghz Krait Dört Çekirdekli 400, Adreno 330 GPU 450Mhz)

Ekran: 4.7 inç kapasitif dokunmatik ekran (1280 x 1720)

Dahili Depolama / RAM: 32 GB dahil Android OS sistem alanı (RAM: 2 GB)

SD Kart Yuvasını Uzatın: micro SD x 2 (SDXC), her biri 200 Gb'ye kadar

Pil Boyutu: 1,630 mAh / 3,8 V

Oynatma Süresi: 16 s (96kHz / 24bit, FLAC, Dengesiz Oynatma)

Android OS: 5.1.1 (Lollipop)

Google PlayTM

OnkyoMusic uygulaması "yararlı uygulamalar" bölümünde yer aldı

BAĞLANTILARI

3,5 mm 3 kutuplu kulaklık çıkışı (Hat çıkışı modu) (mikrofon desteği yok)

Mikro USB / OTG çıkışı (şarj ve veri aktarımı için)

DİĞER ÖZELLİKLER

Dil desteği: Japonca / İngilizce / Almanca / Fransızca / İspanyolca / İtalyanca / Çince (basitleştirilmiş) / Çince (geleneksel)

BOYUTLAR & AĞIRLIK

Boyutlar: 128,9 x 75,9 x 13,0 mm (YxGxD mm) （Tamponlu 145,9 x 75,9 x 13,9 mm）

Ağırlık: 198 g B Tamponlu: 203 g

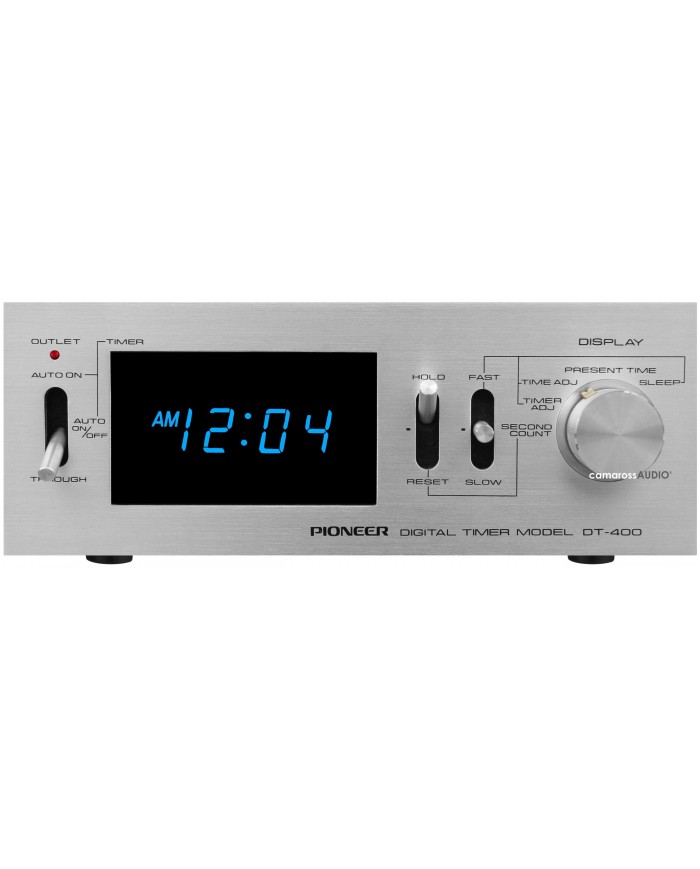

DT-400 Digital Audio Timer (1979-81)

Pioneer DT-400, yüksek kaliteli ses ekipmanlarıyla kullanım için hassas bir fluroscan dijital zamanlayıcı saattir

Teknik özellikler

Zamanlayıcı

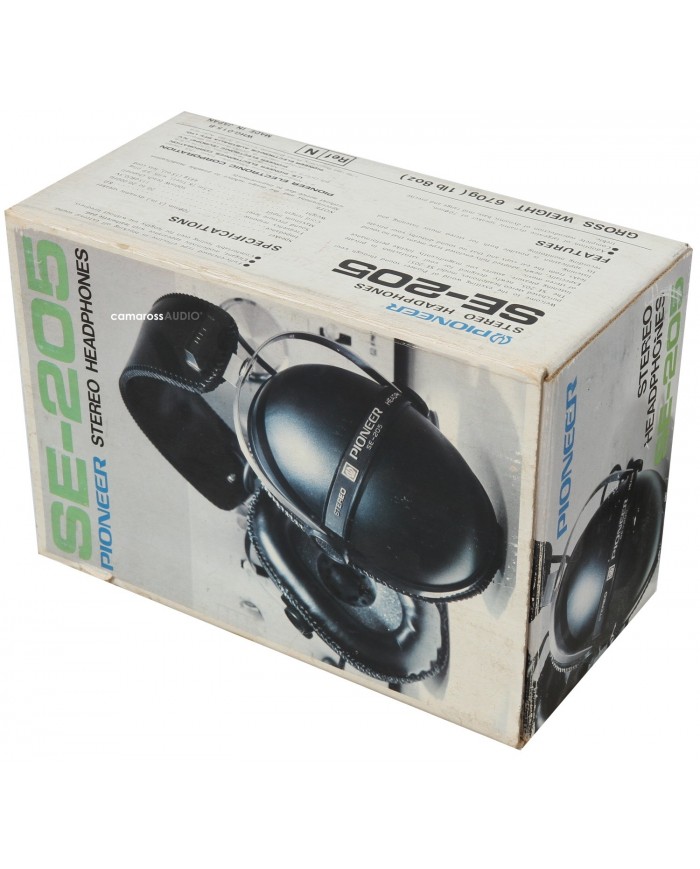

SE-205 Dynamic Stereo Headphone System (1973-89)

SE-205, dinamik bas, orta aralık ve hassas tizin eksiksiz yeniden üretimi için büyük boyutlu 70 mm dinamik hoparlörlere sahiptir.

Tamamen kapalı tasarım, harici sesin engellenmesinde etkilidir. Üniteler suni deri kulak pedleri ile zarif, modern bir görünüme sahiptir.

Teknik özellikler

Tür: dinamik kulaklık

Tahrik ünitesi: 70mm

Frekans Tepkisi: 20Hz - 20kHz

Maksimum giriş: 500mW

Maksimum ses çıkış seviyesi: 115dB

Empedans: 8Ω

Kordon Uzunluğu: 250cm

Ağırlık: 450g

Fiyat: USD 30 (1980)

Yıl: 1974

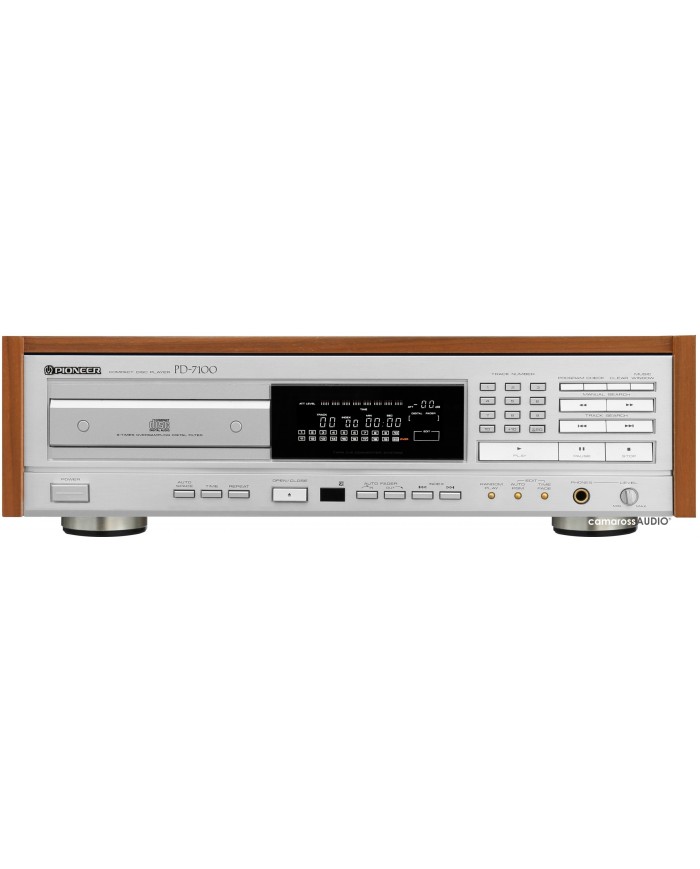

PD-7100 Compact Disc Player (1988-89)

8 kat yüksek hızda örnekleme dijital filtre: Daha yüksek çözünürlük ve daha düşük gürültü
CD formatı, yaklaşık 0 Hz ila 20 kHz frekans bant genişliği sağlamak için 44,1 kHz'lik bir örnekleme frekansı kullanır. Bu frekans, "katlanma" frekansları spactral olarak işitilebilir frekans aralığına yakın olduğundan "örnekleme" gürültüsünün oluşmasına neden olabilir. Bu sahte frekanslar - örnekleme gürültüsü olarak bilinir - normalde dik zayıflama yanıtına sahip yüksek dereceli bir analog filtre ile ortadan kaldırılır. Bu tür filtreler, 10 kHz ve daha yüksek frekanslarda afaz gecikmesine neden olma eğiliminde olsalar da, doğru sinyal üretimini imkansız hale getirir.
8 kat yüksek hızda örnekleme dijital filtremiz çözümü sunar. Giriş sinyalini normal frekansın 8 katı (352,8 kHz) örnekleyerek sahte frekansı ses aralığının çok dışına kaydırır. Bu, sahte frekansları ortadan kaldırmak için hafif zayıflama tepkisine sahip, yüksek kaliteli ayrık parçalardan yapılmış düşük dereceli bir analog filtre kullanmamızı mümkün kılar.

Dolayısıyla, 8 kat fazla örnekleme yapan dijital filtremiz, 20 kHz'e kadar doğru faz doğrusallığını korurken ve düşük distorsiyon çıkışı sağlayan klasör frekansları nedeniyle sona erer. Accu-Focus Sistemi: RF çıkışında daha iyi frekans tepkisi içindir.

Teknik özellikler

Disk formatı: CD

Dijital dönüştürücü: 2 x PCM56P-J

CD Mekanizması: PWY1006 / PWY1011

Frekans tepkisi: 2Hz - 20kHz

Dinamik aralık: 96dB

Sinyal Gürültü Oranı: 106dB

Kanal ayrımı: 100dB

Toplam harmonik bozulma:% 0,003

Hat çıkışı: 2.2V

Dijital çıkışlar: koaksiyel, optik

Boyutlar: 420 x 315 x 123mm

Ağırlık: 6kg
